Pompe sommergibili per acque cariche
MultiCut Sistema di taglio
● Liquidi con contenuto solido o a
fibra lunga
● Acque di scarico contenenti sostanze
fecali
● Acque di scarico domestiche senza
sostanze fecali
● Acque depurate meccanicamente
MultiCut DN 32
Per la protezione dall'accumulo di case
monofamiliari
● 2800 giri/min.
● H max 18 m
● Q max 18 m³/h
MultiCut DN 32
Nei sistemi di scarico a pressione
per lo smaltimento di aree urbane o di case singole
● 2800 giri/min.
● H max 55 m
● Q max 20 m³/h
MultiStream DN 65
In caso di interventi di drenaggio dell'acqua
o di inondazioni, ad es. per la protezione civile
●
●
●
●
2800 giri/min.
40 mm di passaggio libero
H max 27 m
Q max 70 m³/h
MultiStream DN 80 / DN 100
Nelle stazioni di pompaggio pubbliche e
industriali con portate elevate
●
●
●
●
2800 giri/min.
70 mm di passaggio libero
H max 64 m
Q max 280 m³/h
MultiStream DN 80 / DN 100
Nelle stazioni di pompaggio e in bacini di
raccolta dell'acqua piovana pubblici e industriali
●
●
●
●
1400 giri/min.
70 mm di passaggio libero
H max 22 m
Q max 190 m³/h
MultiStream DN 100 / DN 150 / DN 200
Nelle stazioni di pompaggio pubblici e industriali con portate elevate e in bacini di
raccolta di acqua piovana
●
●
●
●
1400 giri/min.
100 mm di passaggio libero
H max 35 m
Q max 540 m³/h
MultiFree DN 65
Nei sistemi di scarico a pressione
e per lo scarico in zone agricole e residenziali
●
●
●
●
2800 giri/min.
65 mm di passaggio libero
H max 21 m
Q max 70 m³/h
MultiFree DN 80
Nelle stazioni di pompaggio e in bacini di
raccolta di acqua piovana pubblici e industriali
●
●
●
●
2800 giri/min.
80 mm di passaggio libero
H max 17,5 m
Q max 80 m³/h
MultiFree DN 80
Nelle stazioni di pompaggio e in bacini di
raccolta dell'acqua piovana pubblici e industriali
●
●
●
●
1400 giri/min.
80 mm di passaggio libero
H max 12,5 m
Q max 115 m³/h
MultiFree DN 100
Nelle stazioni di pompaggio e in bacini di
raccolta dell'acqua piovana pubblici e industriali
●
●
●
●
1400 giri/min.
100 mm di passaggio libero
H max 16 m
Q max 168 m³/h
MultiStream Ruota monocanale
● Acque di scarico e sporche contenenti
fibre e sostanze solide
● Acqua mista
● Acque fognarie
● Fanghi fognari
● Acqua piovana
MultiFree Girante a vortice
● Acqua di scarico e acqua sporca contenente fibre e sostanze solide
con misture a fibra lunga
inclini alla formazione di trecce
● Acque di scarico con contenuto
abrasivo
● Liquidi con contenuto di aria e gas
● Acqua superficiale
● Acqua mista
● Acque fognarie
● Fanghi fognari
● Acqua piovana
Pompe con funzionamento a convertitore di frequenza e ad avvio soft su richiesta
107
M
Pompe sommergibili per acque cariche
Nomenclatura pompe sommergibili acque cariche
Esempio MultiCut
UAK
Esempio MultiStream/MultiFree
25
/2
M
E
UFK
55
2
3
4
5
1
2
1
1 Tipo
2 Potenza del motore
3 Poli
4 Girante + tipologia costruttiva
5 Tipo di corrente
/4
CW2
3
4
Descrizione
Versione
UAK
UFK
Senza protezione Ex
con protezione Ex
Descrizione
Potenza P1
08
~ 0,8 kW
10
~ 1,0 kW
15
~ 1,5 kW
25
~ 2,5 kW
35
~ 3,5 kW
36
~ 3,6 kW
55
~ 5,5 kW
75
~ 7,5 kW
76
~ 7,6 kW
100
~ 10,0 kW
150
~ 15,0 kW
200
~ 20,0 kW
230
~ 23,0 kW
300
~ 30,0 kW
Descrizione
Velocità
2
2800 giri/min.
4
1450 giri/min.
Descrizione
Girante
M
Ruota di taglio
A1 / A2
Passaggio libero
Bocca di mandata
7 mm
DN 32
Ruota canale
40 mm
DN 65
B1 / B2 / B3 / B4 / B5
Ruota canale
70 mm
DN 80
B6
Ruota canale
70 mm
DN 100
C1 / C5 / C6
Ruota canale
100 mm
DN 100
C2 / C3 / C4
Ruota canale
100 mm
DN 150
C7
Ruota canale
100 mm
DN 200
AW
Girante a vortice
65 mm
DN 65
BW1
Girante a vortice
80 mm
DN 80
CW1 / CW2
Girante a vortice
100 mm
DN 100
E
monofase
ES
monofase e commutazione automatica
Pentair Water Italy S.r.l. · Via Masaccio, 13 · 56010 Lugnano (PI), Italy · Tel. +39-050 71 61 11 · Fax +39-050 70 31 37 · [email protected]
108

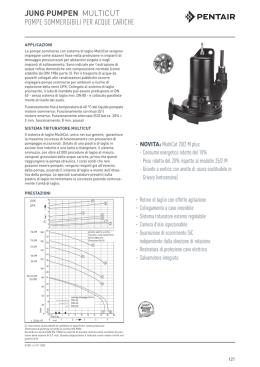

Pompe per acque cariche MultiCut
Applicazioni
Le pompe sommerse con sistema di taglio MultiCut vengono impiegate come stazioni fisse nella protezione di abitazioni singole
e negli impianti di sollevamento. Sono indicate per l’estrazione
di acque reflue domestiche con composizione normale (come
stabilito da DIN 1986 parte 3).
Per il trasporto di acque da pozzetti collegati alle canalizzazioni
pubbliche occorre impiegare pompe sommerse per ambienti a rischio di esplosione della serie UFK. Collegato al sistema di taglio
preinserito, il tubo di mandata può essere predisposto in DN 40 senza sistema di taglio min. DN 80 - e collocato parallelamente al
livello del suolo.
Funzionamento fino a temperatura di 40 °C del liquido pompato
motore sommerso: Funzionamento continuo (S1)
motore emerso: Funzionamento alternato (S3)
(ad es. 35% = 3,5 min. funzionamento, 6,5 min. pausa)
UAK 08/2 MS
Sistema di taglio MultiCut
Il sistema di taglio MultiCut, unico nel suo genere, garantisce la
massima sicurezza di funzionamento con prestazioni di pompaggio eccezionali. Dotato di una piastra di taglio in acciaio inox indurito e una lama a triangolare, il sistema sminuzza, con oltre 62.000
tagli al minuto, composti grossolani delle acque cariche, prima che
questi raggiungano la pompa idraulica. I corpi solidi che non possono essere pompati, vengono respinti già all’esterno della pompa,
essendo il sistema di taglio a monte dell’idraulica della pompa. Le
speciali scanalature presenti sulla piastra di taglio incrementano
la sicurezza pulendo continuamente l’unità di taglio.
Prestazioni
UFK 08/2 M
Rotore di taglio con effetto agitazione
Connessione a cavo inseribile
UAK
UFK
Sistema di taglio esterno regolabile
girante aperta a vortex
max. dim. corpi solidi
7 mm
50 Hz 2800 min-1
Pressione DN 32
Camera d'olio ispezionabile
Guarnizione di scorrimento SiC
indipendente dalla direzione di
rotazione
Resinatura di protezione cavo elettrico
Salvamotore integrato
campo impiego Qmin
DN 32
DN 40
DN 50
41863-01
Ci riserviamo la possibilità di cambiare le specifiche senza preavviso
Tolleranza di potenza secondo la norma ISO 9906
Secondo la norma DIN EN 12056 la velocità di portata minima nella condotta di pressione
deve essere di 0,7 m/s. Questa disposizione è indicato come valore limite nel grafico Q-H.
D 300-3.6 IT-1110
109
Pompe per acque cariche MultiCut
Pompe per acque cariche
Modello
UAK 08/2 M
UAK 08/2 ME
UAK 08/2 MS
UAK 08/2 MES
UFK 08/2 M
UFK 08/2 ME
altezza x larghezza
massima
370 x 235 mm
370 x 235 mm
370 x 340 mm
370 x 340 mm
320 x 235 mm
320 x 235 mm
Pompe senza
galleggiante
Pompe con
galleggiante
Pompe con
Protezione Ex
Lunghezza
cavo
10 m
10 m
10 m
10 m
10 m
10 m
Bocca di
mandata
DN 32
DN 32
DN 32
DN 32
DN 32
DN 32
Peso
ca.
16,5 kg
16,0 kg
17,0 kg
16,5 kg
23,5 kg
23,5 kg
Cod. art.
JP 09945
JP 09312
JP 09946
JP 09313
JP 09968
JP 09314
Prestazioni
Modello
H [m] 1
2
3
4
UAK 08/2 ME+MES
Q [m3/h] 16,5 15,5 15 14
UAK 08/2 M+MS+ UFK 08/2 M
18,5 18 17,5 17
UFK 08/2 ME
17,5 17 16,5 16
5
6
7
13 12 11
16,5 15,5 15
15,5 15 14
8
10
14
13
9 10
11
12
13
14 15
16
9
7,5
6,5
5
3,5
1,5
13 12
11
10
9
7,5 6
4,5
12,5 11,5
10,5 9,5 8
7
5,5 4
Dati elettrici
Modello
Tensione
Volt
Potenza motore kW S3
%
P1
P2
Corrente Salvamotore
ampere
Velocità
giri/min
Cavo
Spina
UAK 08/2 M+MS
UAK 08/2 ME+MES
UFK 08/2 M
UFK 08/2 ME
3/PE∼400
1/N/PE∼230
3/PE∼400
1/N/PE∼230
1,65
1,37
1,65
1,70
2,8
6,0
2,8
7,5
2674
2705
2674
2584
H07RN-F-4G1
H07RN-F-3G1
H07RN-F-6G1,5
H07RN-F-6G1,5
CEE-16 A
Schukosenza
senza
110
1,24
0,98
1,24
1,14
10
10
35
25
nel motore
nel motore
con comando
con comando
Pompe per acque cariche MultiCut
Accessori
Cod. art.
1
2
3
4
5
6
7
8
9
10
11
12
+
Catena con occhielli DIN 766
Portata
5 x 18,5, 2,5 m, 2 occhielli
320 kg
5 x 18,5, 5,0 m, 2 occhielli
320 kg
Acciaio inox (1.4401), 4 x 16, 2,5 m, 5 occhielli + 1 maniglia 200 kg
Acciaio inox (1.4401), 4 x 16, 5,0 m, 8 occhielli + 2 maniglia 200 kg
Apparecchio di sollevamento (non per catene in acciaio
350 kg
inox da 4 mm)
Cinturino per il fissaggio della catena alla pompa
Maniglia A 0,6
Sistema a tubi di scorrimento 1½“ filettatura interna (vedere esempio di
GR 35
montaggio)
Sistema tubo di scorrimento 1½“ filettatura interna (vedere esempio di
GR 35 per UAK
montaggio)
H
B
D
Valvola di non ritorno
150 120 1½“
1½“ (DN 40), PN 4
DIN EN 12050-4
2“ (DN 50), PN 4
150 120
2“
Valvola di non ritorno a sfera
2“ (DN 50), PN 6
185 155
2“
DIN EN 12050-4 (senza fig.)
Valvola a sfera ad angolo DIN
1½“ (DN 40), PN 6
EN 12050-4 (senza fig.)
Valvola di non ritorno doppia 1½“ (DN 40), PN 6
200 280 1½“
per stazioni di pompaggio doppie, DIN EN 12050-4 (senza fig.)
H
B
D
125 max. 60 1½“
Valvola di intercettazione
1½“ (DN 40), PN 16
2“ (DN 50), PN 16
140 max. 67 2“
H
D
120 50
Giunto elastico
1½“ (DN 40), PN 4
2“ (DN 50), PN 4
150 63
1½“
Fascetta
2“
Supporti (con UAK 08/2 MS e MES compresi nella consegna)
Lamiera di supporto con commutazione pressione di stivaggio
Manicotto di riduzione
1½“–2“ per tubo scorrevole GR 35
1¼“–1½“ per attacco del tubo
1¼“–2“ per attacco del tubo
UAK UAK UAK UAK UFK UFK
M ME MS MES M ME
JP 44790
JP 44788
JP 44791
JP 44793
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
JP 21394
●
●
●
●
●
●
JP 44794
JP 44789
●
●
●
●
●
●
●
●
●
●
●
●
JP 14094
JP 29953
●
●
●
●
JP 00317
JP 00326
●
●
●
●
●
●
●
●
●
●
●
●
JP 44782
●
●
●
●
●
●
JP 44783
●
●
●
●
●
●
JP 09155
●
●
●
●
JP 44786
JP 44787
●
●
●
●
●
●
●
●
●
●
●
●
JP 44777
JP 44775
JP 44763
JP 44764
JP 44759
JP 23100
JP 44776
JP 44769
JP 44772
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Attacco del tubo
1¼“ (filettatura interna), per l'uso in mobilità
JP 16870
●
●
●
●
●
●
Attacco di accoppiamento
Gr. C, per uso in mobilità
JP 14076
●
●
●
●
●
●
JP 14077
●
●
●
●
●
●
JP 40333
●
●
●
●
●
●
●
●
●
●
Attacco tubo flessibile
Ø 42, per uso in mobilità
Tubo di lavaggio acciaio inox tipo I M con flangia di collegamento
(non in PKS-B 800) +
Circuito di allarme, separato, dipendente dalla rete, 3 m
Circuito di allarme, separato, dipendente dalla rete, 9,5 m
Attacco elettrico
Impianti singoli
AD 00 E
+ Commutazione pressione di stivaggio
AD 8 ExME, TLS
AD 25 ExM, TLS
AD 25 MP SM*
Impianti doppi
BD 00 E
+ Commutazione pressione di stivaggio
BD 25 ExM, TLS
BD 25 MP SM*
Comando speciale su richiesta
*Nella zona Ex per comandi MP protezione dal funzionamento a secco necessaria
Accessori per AD.../BD... Lamiera di supporto (compresa nella consegna del GR
35)
Accumulatore per allarme indipendente dalla rete
(per comandi MP SM ordinare cod. art. JP 44851)
Apparecchio di controllo della tenuta DKG (per UAK)
Apparecchio di controllo della tenuta DKG-Ex (per UFK)
JP 00249
Azione di lavaggio da 5 m di altezza di pompaggio
JP 16723
JP 24434
JP 00289
JP 17101
JP 43162
JP 43159
JP 27118
JP 00482
JP 17101
JP 43165
JP 27152
●
●
●
●
●
●
●
●
●
●
●
●
●
●
JP 41463
JP 23100
●
●
JP 44850
●
●
●
●
JP 00252
●
●
●
●
●
●
●
●
●
●
Per gli altri accessori vedere i comandi
ATTENZIONE! Controllare il tipo di alimentazione . Per 3/PE deve essere installato un adattatore trifase da 3/PE a 3/N/PE
(cod. art. JP 44874).
111
Pompe per acque cariche MultiCut
Installazione con supporto UAK
Installazione con sistema tubi di scorrimento
Misure pozzetto
UAK Impianto singolo min. 40 x 40 cm
UAK Impianto doppio min. 60 x 60 cm con valvola di non ri
torno, valvola di non ritorno doppia o valvola
di non ritorno a sfera (senza fig.)
UAK Impianto doppio min. 80 x 60 cm con valvola a sfera ad
angolo (senza fig.)
In caso di uso di una piastra di copertura si deve installare una vite all'esterno del pozzetto e si deve creare un'aerazione.
Misure pozzetto
UAK Impianto singolo min. 40 x 65 cm con valvola a sfera ad
angolo, valvola di non ritorno a sfera o valvola di non ri
torno
UAK Impianto doppio min. 85 x 65 cm con valvola a sfera ad
angolo valvola di non ritorno a sfera o valvola di non ritor
no (senza fig.)
UAK Impianto singolo min. 40 x 60 cm con valvola di non ritorno
UAK Impianto doppio min. 60 x 60 cm con valvola di non ritor
no doppia (senza fig.)
ingresso
ingresso
allarme
allarme
25911-05
Installazione con supporto UFK
25982-04
Installazione con sistema tubi di scorrimento
Misure pozzetto
UFK Impianto singolo min. 40 x 40 cm
UFK Impianto doppio min. 60 x 60 cm con valvola di non ri
torno, valvola di non ritorno doppia o valvola di non ri
torno a sfera (senza fig.)
UFK Impianto doppio min. 80 x 60 cm con valvola a sfera ad
angolo (senza fig.)
In caso di uso di una piastra di copertura si deve installare una vite all'esterno del pozzetto e si deve creare un'aerazione.
Misure pozzetto
UFK Impianto singolo min. 40 x 65 cm con valvola a sfera ad
angolo, valvola di non ritorno a sfera o valvola di non ritorno
UFK Impianto doppio min. 85 x 65 cm con valvola a sfera ad an
golo valvola di non ritorno a sfera o valvola di non ritorno
(senza fig.)
UFK Impianto singolo min. 40 x 60 cm con valvola di non ritorno
UFK Impianto doppio min. 60 x 60 cm con valvola di non ritor
no doppia (senza fig.)
ingresso
ingresso
allarme
ON
allarme
ON
OFF
*(spazio minimo richiesto per valvole a saracinesca)
112
OFF
25910-04
25912-04
Pompe per acque cariche MultiCut
Dimensioni UAK (mm)
Installazione con sistema tubi di scorrimento
stazione
doppia
piega di
gomma
42
giunto di tubo di collegamencollega- to 1 1/4” e riduttore
di corrente
mento
In caso di uso al di sotto del livello di riflusso si deve collegare con un giunto elastico il tubo a pressione secondo la norma
DIN EN 12056, quindi portarlo con una curva oltre il livello di
riflusso stabilito per il luogo di installazione. A tal fine la norma DIN EN 12050-4 prescrive una valvola di non ritorno certificata. Consigliamo inoltre un impianto di allarme per il monitoraggio.
25981-08
Dimensioni UFK (mm)
l’installazione del
DR40 non è possibile per le pompe con
interruttore del galleggiante
pozzetto
min. 400
*(spazio minimo richiesto per
valvole a saracinesca)
pozzetto
min. 585
In caso di modifiche osservare le istruzioni di montaggio!
29999-03
Installazione con sistema tubi di scorrimento
stazione
doppia
piega di
gomma
42
1” DIN 2440/
DIN EN 10255
1” DIN 2440/
DIN EN 10255
giunto di tubo di collegamencollega- to 1 1/4” e riduttore
di corrente
mento
pozzetto
min. 400
In caso di uso al di sotto del livello di riflusso si deve collegare con un giunto elastico il tubo a pressione secondo la norma
DIN EN 12056, quindi portarlo con una curva oltre il livello di
riflusso stabilito per il luogo di installazione. A tal fine la norma DIN EN 12050-4 prescrive una valvola di non ritorno certificata. Consigliamo inoltre un impianto di allarme per il monitoraggio.
40211-01
*(spazio minimo richiesto per
valvole a saracinesca)
pozzetto
min. 600
In caso di modifiche osservare le istruzioni di montaggio!
26122-09
113
Pompe per acque cariche MultiCut
Specifiche tecniche
Pompa
Verticale, a un livello, sommersa, alloggiamento a spirale con
scarico flangiato orizzontale, girante a pale aperta.
Sistema di taglio MultiCut, regolabile.
Cuscinetto
Albero passante per pompa e motore, cuscinetto a sfere lubrificato.
Guarnizione
Guarnizione ad anello di tenuta in carburo di silicio indipendente dalla direzione di rotazione, camera dell'olio e anello di tenuta albero radiale doppio al vano motore, sicuro dal funzionamento a secco.
Motore
Sommerso, tipo di protezione IP 68, protetto da termostato di
avvolgimento. Tipi UFK certificati PTB per marchio Ex
II 2 G Ex d IIB T4, attivazione autom. solo mediante comando.
Tubo di lavaggio
Il tubo di lavaggio tipo I M viene avvitato tra lo scarico di pressione della pompa e la condotta a pressione. Scarica l'aria della
pompa e contemporaneamente pulisce il pozzetto con il getto
d'acqua. Questo bypass causa una perdita di potenza del 10%
circa.
Materiali
Alloggiamento pompe e motore UFK in GG, girante in GFK (resistente alla corrosione), carter motore UAK in acciaio, piastra saldata in ghisa duttile GGG, cappa morsettiera UAK in GFK, supporti (tipo UAK MS + MES) in acciaio. Albero in acciaio inox,
dispositivo di taglio in acciaio inox indurito (57 HRC), cavo di
alimentazione in tubo flessibile in gomma.
Installazione
Pompa a installazione verticale, (attacco tubo possibile fino a Gr.
C), in caso di installazione fissa eseguire un collegamento sganciabile prima della valvola di non ritorno ed eseguire il montaggio dei tubi di scorrimento.
Consegna
Tipo UAK come pompa pronta per il collegamento DIN EN 12050
con cavo da 10 m e spina CEE 16 A (tipo M + MS) o spina Schuko
(tipo ME + MES).
I supporti sono compresi nella consegna delle pompe con commutazione automatica.
Tipo UFK come pompa Ex secondo DIN EN 12050 con cavo da 10
m senza spina. Salvamotore completo solo con relativo comando (vedere accessori).
Pentair Water Italy S.r.l. · Via Masaccio, 13 · 56010 Lugnano (PI), Italy · Tel. +39-050 71 61 11 · Fax +39-050 70 31 37 · [email protected]
114
Pompe per acque cariche MultiCut
Applicazioni
Le pompe sommerse con sistema di taglio MultiCut vengono impiegate come stazioni fisse nella protezione in impianti di drenaggio pressurizzati per abitazioni singole e negli impianti di sollevamento. Sono indicate per l’estrazione di acque reflue
domestiche con composizione normale (come stabilito da DIN
1986 parte 3). Per il trasporto di acque da pozzetti collegati alle
canalizzazioni pubbliche occorre impiegare pompe sommerse per
ambienti a rischio di esplosione della serie UFK. Collegato al sistema di taglio preinserito, il tubo di mandata può essere predisposto
in DN 40 - senza sistema di taglio min. DN 80 - e collocato parallelamente al livello del suolo.
Funzionamento fino a temperatura di 40 °C del liquido pompato
motore sommerso: Funzionamento continuo (S1)
motore emerso: Funzionamento alternato (S3) (ad es. 20% = 2
min. funzionamento, 8 min. pausa)
Sistema trituratore MultiCut
Il sistema di taglio MultiCut, unico nel suo genere, garantisce la
massima sicurezza di funzionamento con prestazioni di pompaggio eccezionali. Dotato di una piastra di taglio in acciaio inox indurito e una lama a triangolare, il sistema sminuzza, con oltre 62.000
procedure di taglio al minuto, composti grossolani delle acque
cariche, prima che questi raggiungano la pompa idraulica. I corpi
solidi che non possono essere pompati, vengono respinti già all’esterno della pompa, essendo il sistema di taglio a monte dell’idraulica della pompa. Le speciali scanalature presenti sulla piastra di
taglio incrementano la sicurezza pulendo continuamente l’unità
di taglio.
Prestazioni
UFK 25/2 M
Rotore di taglio con effetto agitazione
Collegamento a cavo inseribile
UAK
UFK
Sistema trituratore esterno regolabile
girante aperta a vortex
max. dim. corpi solidi 8 mm
50 Hz 2800 min-1
Pressione DN 32
Camera d'olio ispezionabile
Guarnizione di scorrimento SiC
indipendente dalla direzione di
rotazione
Resinatura di protezione cavo elettrico
Salvamotore integrato
campo impiego Qmin
DN 32
DN 40
DN 50
25116-06
Ci riserviamo la possibilità di cambiare le specifiche senza preavviso
Tolleranza di potenza secondo la norma ISO 9906
Secondo la norma DIN EN 12056 la velocità di portata minima nella condotta di pressione
deve essere di 0,7 m/s. Questa disposizione è indicato come valore limite nel grafico Q-H.
D 301-3.8 IT-1110
115
Pompe per acque cariche MultiCut
Pompe per acque cariche
Modello
senza protezione Ex
UAK 25/2 ME*
UAK 25/2 M
UAK 35/2 M
UAK 36/2 M
UAK 45/2 M
UAK 75/2 M
UAK 76/2 M
Cod. art.
JP 09843
JP 09809
JP 09806
JP 09907
JP 09430
JP 09912
JP 09262
Modello
con protezione Ex
UFK 25/2 ME*
UFK 25/2 M
UFK 35/2 M
UFK 36/2 M
UFK 45/2 M
UFK 75/2 M
UFK 76/2 M
Cod. art.
altezza x larghezza
massima
390 x 330 mm
355 x 330 mm
390 x 330 mm
390 x 330 mm
390 x 330 mm
520 x 430 mm
520 x 430 mm
JP 09742
JP 09810
JP 09807
JP 09908
JP 09431
JP 09913
JP 09263
Lunghezza
cavo
10 m
10 m
10 m
10 m
10 m
10 m
10 m
Bocca di
mandata
DN 32
DN 32
DN 32
DN 32
DN 32
DN 32
DN 32
Peso
ca.
37 kg
37 kg
41 kg
41 kg
42 kg
90 kg
90 kg
* Vedere le note tecniche speciali in "Dati tecnici"
Prestazioni
Modello
Prevalenza H [m]
UAK/UFK 25/2 ME Portata Q [m3/h]
6 9 12 15 18 21 25 28 32 34 36 38 40 44 46 48 50 52 54
17 16 15 12 9 5
UAK/UFK 25/2 M
18 17 16 13 10
UAK/UFK 35/2 M
6
16 13 10
UAK/UFK 36/2 M
5
16 14 10
7
5
UAK/UFK 45/2 M
2
10
UAK/UFK 75/2 M
8
2
17 16 15 13
8
UAK/UFK 76/2 M
5
2
13 11
9
6
3
Dati elettrici
Modello
Tensione
Volt
UAK/UFK 25/2 ME** 1/N/PE∼230
UAK/UFK 25/2 M
3/PE∼230/400
UAK/UFK 35/2 M
3/PE∼230/400
UAK/UFK 36/2 M
3/PE∼230/400
UAK/UFK 45/2 M
3/PE∼230/400
UAK/UFK 75/2 M
3/PE∼400/690
UAK/UFK 76/2 M
3/PE∼400/690
Potenza motore kW
P1
P2
2,70
2,04
2,60
2,10
3,70
3,04
4,20
3,42
4,84
3,93
7,70
6,60
7,70
6,60
S3
%
35
40
40
30
25
30
30
Corrente
ampere
12,0
7,6/4,4
11,5/6,6
12,7/7,3
13,7/7,9
13,2/7,7
13,2/7,7
Salvamotore
integrato
Termostato
Termostato
Termostato
Termostato
Termostato
Termostato
Termostato
Velocità
giri/min
2776
2860
2895
2880
2857
2920
2920
** Funzionamento possibile solo con comando AD 12 ExME!
Cavo
inseribile
H07 RN-F 6G 1,5
H07 RN-F 6G 1,5
H07 RN-F 6G 1,5
H07 RN-F 6G 1,5
H07 RN-F 6G 1,5
H07 RN-F 10G 2,5
H07 RN-F 10G 2,5
Apparecchio
Fusibile min.
16 A
10 A
10 A
10 A
10 A
20 A***
20 A***
*** Valore per avviamento Y/△
Installazione con valvola di non ritorno a sfera
Installazione con valvola a sfera ad angolo
stazione
doppia
stazione
doppia
1” DIN 2440/
DIN EN 10255
*(spazio minimo richiesto per
valvole a saracinesca)
116
25612-06
*(spazio minimo richiesto per
valvole a saracinesca)
1” DIN 2440/
DIN EN 10255
25613-06
Pompe per acque cariche MultiCut
Accessori
25/2 25/235/236/2 45/2 75/2 76/2
Cod. art. ME M M M M M M
1
2
Catena con occhielli DIN 766
Portata
5 x 18,5, 2,5 m, 2 occhielli
320 kg
5 x 18,5, 5,0 m, 2 occhielli
320 kg
Acciaio inox (1.4401), 4 x 16, 2,5 m, 5 occhielli + 1 ma200 kg
niglia
Acciaio inox (1.4401), 4 x 16, 5,0 m, 8 occhielli + 2 ma200 kg
niglia
Apparecchio di sollevamento (non per catene in acciaio inox)
Sistema a tubi di scorri1½“ filettatura interna (vedere esempio di
mento GR 35,
montaggio)
Posizionamento baricentro
JP 44790
JP 44788
●
●
●
●
●
●
●
●
●
●
●
●
●
●
JP 44791
●
●
●
●
●
●
●
JP 44793
●
●
●
●
●
●
●
JP 21394
●
●
●
●
●
●
●
JP 14094
●
●
●
●
●
●
●
●
●
JP 44757
Valvola di non ritorno
DIN EN 12050-4
Valvola di non ritorno a
sfera DIN EN 12050-4
Valvola a sfera ad angolo
KE DIN EN JP 12050-4
1½“ (DN 40), PN 4
2“ (DN 50), PN 4
H
150
150
2“
(DN 50), PN 6
185
155
2“
JP 44782
●
●
●
●
●
●
●
1½“ (DN 40), PN 6
170
125
1½
JP 44783
●
●
●
●
●
●
●
4
Valvola di intercettazione
1½“ (DN 40), PN 16
2“ (DN 50), PN 16
JP 44786
JP 44787
●
●
●
●
●
●
●
●
●
●
●
●
●
●
5
Giunto elastico
6
Fascetta
1½“ (DN 40), PN 4
2“ (DN 50), PN 4
1½“
2“
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
1½“–2“ per tubo scorrevole GR 35
1¼“–1½“ per attacco del tubo
1¼“–2“ per attacco del tubo
JP 44777
JP 44775
JP 44763
JP 44764
JP 20980
JP 22302
JP 23100
JP 44776
JP 44769
JP 44772
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
1¼“ (filettatura interna), per l'uso in mobilità
JP 16870
●
●
●
●
●
●
●
JP 14076
●
●
●
●
●
●
●
●
●
●
●
●
●
3
8
Supporti M (senza fig.)
Supporto M 220
Lamiera di supporto
Manicotto di riduzione
9
Attacco del tubo
7
B
120
120
D
1½“
2“
JP 00317
JP 00326
●
●
●
●
●
●
●
●
H
B
D
125 max. 60 1½“
140 max. 67 2“
H D interno
120 50
150 63
Attacco di accoppiamento Gr. C, per uso in mobilità
Attacco tubo flessibile
10
11
12
Ø 42, per uso in mobilità
Tubo di lavaggio tipo I
Tubo di lavaggio tipo II
Attacco elettrico
Impianto singolo
AD 12 ExME, TLS
+ dispositivo di avvio soft
AD 46 ExM, TLS
AD 46 MP SM*
AD 610 ExM, TLS
AD 610 MP SM*
AS 610 ExM, TLS
Impianto doppio
BD 46 ExM, TLS
BD 46 MP SM*
BD 610 ExM, TLS
BD 610 MP SM*
BS 610 con accessori v. comandi
Tutti i suddetti comandi con controllo livello pressione di ristagno (ad eccezione di BS 610)
* Nella zona Ex per comandi MP protezione dal funzionamento a secco necessaria
Accumulatore per allarme indipendente dalla rete
(per comandi MP SM ordinare cod. art. JP 44851)
Apparecchio di controllo della tenuta DKG (per UAK)
Apparecchio di controllo della tenuta DKG-Ex (per UFK)
JP 14077
●
●
●
●
●
JP 28221
JP 28222
●
●
●
●
●
JP 43163
JP 24138
JP 43160
JP 27119
JP 43161
JP 27120
JP 43164
JP 43166
JP 27153
JP 43167
JP 27154
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
JP 41463
JP 44850
●
●
●
●
●
●
●
JP 00252
●
●
●
●
●
●
●
JP 00249
●
●
●
●
●
●
●
Per gli altri accessori vedere i comandi
ATTENZIONE! Controllare il tipo di alimentazione . Per 3/PE deve essere installato un adattatore trifase da 3/PE a 3/N/PE
(cod. art. JP 44874).
117
Pompe per acque cariche MultiCut
Specifiche tecniche
Pompa
Verticale, a un livello, sommersa, alloggiamento pompa con scarico orizzontale, girante a pale aperta, sistema di taglio MultiCut
regolabile.
Consegna
Pompa dell'acqua di scarico UAK o pompa sommersa protetta
dall'esplosione UFK secondo la norma DIN EN 12050 con maniglia e cavo di 10 m, senza spina e supporto.
Cuscinetto
Albero passante per pompa e motore, cuscinetto a sfere lubrificato.
Note tecniche speciali per UAK/UFK 25/2 ME
Poiché la potenza nominale del motore è superiore a 1,4 kW,
prima dell'ordine e della messa in funzione si deve ottenere l'autorizzazione dell'ente di fornitura competente.
Guarnizione
Guarnizione ad anello di tenuta in carburo di silicio indipendente dalla direzione di rotazione, camera dell'olio e anello di tenuta in carbone artificiale o albero radiale doppio al vano motore,
sicuro dal funzionamento a secco.
Motore
Sommerso, classe di isolante F, tipo di protezione IP 68, protetto
da termostato di avvolgimento, attivazione autom. solo mediante comando o fino a corrente trifase di 3,2 kW tramite spina CEE
con salvamotore su richiesta, tipi UFK certificati PTB, marchio Ex
II 2 G Ex d IIB T4
Materiali
Alloggiamento pompa e motore e girante in ghisa GG (giranti
75/2 e 76/2 in ghisa duttile GGG), albero completamente coperto dal mezzo pompato (57 HRC), cavo di alimentazione in tubo
flessibile in gomma.
Dimensioni con supporto (mm)
Dispositivo di avvio soft (solo per UAK/UFK 25/2 ME)
Il dispositivo di avvio soft è un circuito di avviamento a resistenza con una protezione dal surriscaldamento integrata per la riduzione della corrente di avviamento a circa 33 A. La frequenza
max. di commutazione è di 10 commutazioni all'ora (ad una temperatura ambiente di 40 °C).
L'installazione di questo componente nel comando AD 12 ExME
avviene in fabbrica al momento di un nuovo ordine. Non è possibile un'installazione successiva.
Tubo di lavaggio
Il tubo di lavaggio viene avvitato all'alloggiamento circolare della pompa al posto della vite di sfiato. Il tubo scarica l'aria della
pompa e contemporaneamente pulisce il pozzetto con il getto
d'acqua. Questo bypass causa una perdita di potenza del 10%
circa.
Altezze minime
Alcune pompe necessitano di una determinata altezza minima
per un effetto di lavaggio sufficiente.
piega di
gomma
42
giunto di tubo di collegamencollega- to 1 1/4” e riduttore
di corrente
mento
Tipo di pompa
Posizionamento
... 25/2 M
dritto
... 25/2 M
obliquo
Altezza minima Hman [m]
15
4
... 35/2 M
dritto
25
... 35/2 M
obliquo
12
... 36/2 M
dritto
25
... 36/2 M
obliquo
12
... 45/2 M
dritto
30
... 45/2 M
obliquo
30
22625-06
Pentair Water Italy S.r.l. · Via Masaccio, 13 · 56010 Lugnano (PI), Italy · Tel. +39-050 71 61 11 · Fax +39-050 70 31 37 ·[email protected]
118
Pompe per acque cariche MultiStream
Applicazioni
Le pompe MultiStream sono indicate per il pompaggio di acque
di scarico in reti di pompaggio e bacini di raccolta dell'acqua
piovana pubblici e industriali. I modelli più piccoli trovano un
ampio uso anche per le situazioni di emergenza.
Le pompe sommerse vengono fornite UAK (senza protezione Ex)
o UFK (con protezione Ex).
La colonna assiale regolabile delle MultiStream consente di ottimizzare il grado di efficienza della pompa in caso di comparsa
di usura mediante la regolazione di un'unica vite. Ciò è possibile senza grandi costi in fase di manutenzione e sul luogo di montaggio.
In questo modo la potenza di pompaggio resta ottimale a lungo.
Le pompe di scarico dell'acqua MultiStream sono raccomandate
in caso di:
●
●
●
●
●
●
acque di scarico contenenti sostanze fibrose
acque di scarico contenenti materiali solidi
acqua mista
acqua fognaria
fanghi fognari
acqua piovana
Dati tecnici
Pompa
Verticale, a un livello, sommersa, alloggiamento pompa con scarico orizzontale, girante monocanale e estremità albero corta. Ciò
si traduce in una maggiore durata del cuscinetto a sfere e delle
guarnizioni di tenuta.
Cuscinetto
Albero passante per pompa e motore, cuscinetto a sfere scanalato e obliquo, lubrificato.
Tipi di funzionamento fino a temperatura del liquido pompato
di 40 °C UAK/UFK motore sommerso: Funzionamento continuo
S1
UAK/UFK motore emerso: Funzionamento alternato S3 (ad es.
15% = 1,5 min. funzionamento, 8,5 min. pausa)
Monocanale regolabile in loco
Guarnizione
Guarnizione ad anello di tenuta in carburo di silicio indipendente
dalla direzione di rotazione, camera dell'olio e guarnizione ad anello di tenuta in carburo di silicio o in carbone artificiale (o doppio
anello di tenuta dell'albero radiale fino al tipo 35) del vano motore, sicuro dal funzionamento a secco.
Attacco opzionale PN 6 o PN 10
Motore
Motore sommerso, tipo di protezione IP 68, attivazione mediante spina speciale o comando, protetto da termostato ad avvolgimento, tipi UFK certificati PTB, marchio Ex
II 2 G Ex d IIB T4.
Camera d'olio ispezionabile
Alta resistenza per funzionamento a
secco
Collegamento cavo inseribile
(UAK/UFK 10...–100...)
Materiali
Alloggiamento pompa e motore e girante in GG (girante monocanale con n = 2800 min–1 dal tipo 55/2 in ghisa duttile GGG),
albero completamente coperto dal mezzo pompato, linea in tubo flessibile in gomma.
Installazione
Pompa per l'installazione verticale con sistema di tubi scorrevoli o supporto. Attacco a flangia secondo DIN, attacco di accoppiamento dimensione B o attacco tubo flessibile 3“ possibile.
Consegna
Pompa secondo DIN EN 12050 con cavo di 10 m senza spina,
senza supporto:
a) come pompa dell'acqua di scarico UAK
b) come pompa dell'acqua di scarico UFK con protezione Ex
Guarnizione di scorrimento SiC
indipendente dalla direzione di
rotazione
Resinatura di protezione cavo elettrico
Salvamotore integrato
D 302-5.1 IT-1110
119
Pompe per acque cariche MultiStream
DN 65
n = 2800 giri/min
UAK
UFK
limite d’uso
pressione DN80
50 Hz 2800 min-1
girante aperta monocanale
max. dim. solidi 40 mm
Pressione DN 65
12211-03
La velocità di portata minima nella condotta a pressione (terminale di pressione) di v = 0,7
m/s è indicata come limite d'uso nel grafico Q/H.
Tolleranza di potenza secondo la norma
ISO 9906
Prestazioni
Modello
UAK/UFK
10/2 A1
1
2
3
4
5
6
7
8
9
10
38
35
32
29
26
22
19
15
12
9
15/2 A1
50
48
46
43
40
37
35
32
28
25
12
14
16
18
20
22
24
H [m]
Portata Q [m3/h]
18
11
5
25/2 A2
62
60
58
56
54
51
48
46
42
39
33
27
20
13
7
35/2 A2
70
69
67
66
64
63
61
58
56
53
48
43
37
30
24
16
10
Dati tecnici
Modello Tensione
UAK/UFK (50 Hz)
Volt
Potenza motore Modalità Corrente Velocità Cavo (10 m)
S3
(kW)
ampere giri/min H07RN-F%
P1
P2
10/2 A1
15/2 A1
25/2 A2
35/2 A2
1,30
1,80
2,60
3,70
3/PE~230/400
3/PE~230/400
3/PE~230/400
3/PE~230/400
1,10
1,50
2,10
3,04
60
50
40
40
4,6/2,7
5,7/3,3
7,6/4,4
11,5/6,6
2943
2910
2860
2895
° 6 G 1,5
° 6 G 1,5
° 6 G 1,5
° 6 G 1,5
° inseribile
120
Apparecchio
Protezione
10 A
10 A
10 A
10 A
Collega- Passagmento a gio libero
pressione (mm)
PN 6/10
DN 65
40
DN 65
40
DN 65
40
DN 65
40
Peso
ca.
41 kg
42 kg
48 kg
52 kg
Pompe per acque cariche MultiStream
DN 80 / DN 100
n = 2800 giri/min
DN 80 / DN 100
UAK
UFK
n = 1400 giri/min
UAK
UFK
limite d’uso
pressione DN100
pressione DN80
limite d’uso
pressione DN100
pressione DN80
50 Hz 2800 min-1
girante aperta monocanale
max. dim. solidi 70 mm
Pressione DN 60 DN100
50 Hz 1400 min-1
girante aperta monocanale
max. dim. solidi 70 mm
Pressione DN 80 DN100
24795-03
23694-05
La velocità di portata minima nella condotta a pressione (terminale di pressione) di v = 0,7
m/s è indicata come limite d'uso nel grafico Q/H.
Tolleranze di potenza secondo la norma ISO 9906
Prestazioni
UAK/UFK
25/2 B1
35/2 B2
55/2 B2
75/2 B5
100/2 B5
200/2 B6
300/2 B6
UAK/UFK
10/4 B1
15/4 B3
25/4 B4
35/4 B4
55/4 B6
75/4 B6
1
91
126
127
150
190
217
280
1
60
98
120
132
167
191
3
80
117
118
142
184
215
277
2
51
89
114
125
160
188
6
62
97
103
126
173
204
270
3
40
79
106
119
154
181
9
43
73
85
110
159
191
263
4
28
69
97
112
147
173
12
21
49
65
93
144
177
254
5
14
57
87
104
140
163
15
23
44
77
129
162
242
6
3
45
77
95
132
157
18
21
24
27
30
33
36
43
46
50
53
56
60
H [m]
Portata Q [m3/h]
24
6
59 42 27 15
113 97 78 63 46 32 18
149 136 120 104 91 77 62 43 28
229 216 199 183 167 152 136 113 100
7
8
9 10 11 12 14 15 16
19
84
17
63
18
49
20
34
17
33 20 12
5
65 53 43 31 19
85 74 64 53 43 30
123 114 104 93 82 72
149 141 131 122 113 104
19
52
12
41
24
10
49
82
40
39
73
28
62
H [m]
Portata Q [m3/h]
Dati tecnici
Modello Tensione
(50 Hz)
Volt
25/2 B1
35/2 B2
55/2 B2
75/2 B5
100/2 B5
200/2 B6
300/2 B6
10/4 B1
15/4 B3
25/4 B4
35/4 B4
55/4 B6
75/4 B6
3/PE~230/400
3/PE~230/400
3/PE~400/690
3/PE~400/690
3/PE~400/690
3/PE~400/690
3/PE~400/690
3/PE~230/400
3/PE~230/400
3/PE~230/400
3/PE~230/400
3/PE~400/690
3/PE~400/690
Potenza
Modalità Corrente
ampere
motore (kW)
S3
%
P1
P2
2,60
2,10
40
7,6/ 4,4
3,70
3,04
40
11,5/ 6,6
5,20
4,45
40
8,7/ 5,0
7,70
6,60
30
13,2/ 7,7
10,50 9,20
30
17,6/10,2
17,30 15,40
45
28,8/16,7
27,00 24,45
35
43,0/24,7
0,95
0,73
50
4,2/ 2,4
1,80
1,40
40
5,9/ 3,4
2,70
2,04
25
7,9/ 4,6
3,50
2,65
25
12,0/ 6,9
5,80
4,65
20
10,2/ 5,9
7,20
5,90
25
12,8/ 7,4
Velocità Cavo (10 m) Apparec- Collegamento Passag- Peso
gio libe- ca.
a pressione
giri/min H07RN-Fchio
ro (mm)
Protezione PN 6/10
2860
2895
2910
2925
2920
2940
2950
1466
1426
1376
1424
1430
1432
° 6 G 1,5
° 6 G 1,5
° 10 G 2,5
° 10 G 2,5
° 10 G 2,5
10 G 2,5
7G6+3x1
° 6 G 1,5
° 6 G 1,5
° 6 G 1,5
° 6 G 1,5
° 10 G 2,5
° 10 G 2,5
10 A
10 A
*16 A
*20 A
*25 A
*35 A
*50 A
10 A
10 A
10 A
10 A
*16 A
*20 A
° inseribile
DN 80
DN 80
DN 80
DN 80
DN 80
DN 100
DN 100
DN 80
DN 80
DN 80
DN 80
DN 100
DN 100
70
70
70
70
70
70
70
70
70
70
70
70
70
45 kg
55 kg
88 kg
98 kg
121 kg
212 kg
257 kg
45 kg
50 kg
59 kg
62 kg
111 kg
116 kg
* Valore per avviamento Y/△
121
Pompe per acque cariche MultiStream
DN 100
n = 1400 giri/min
DN 100
UAK
UFK
n = 1400 giri/min
UAK
UFK
limite d’uso
pressione DN100
limite d’uso
pressione DN100
50 Hz 1400 min-1
girante aperta monocanale
max. dim. solidi 100 mm
Pressione DN100
50 Hz 1400 min-1
girante aperta monocanale
max. dim. solidi 100 mm
Pressione DN100
25320-01
41229-03
La velocità di portata minima nella condotta a pressione (terminale di pressione) di v = 0,7
m/s è indicata come limite d'uso nel grafico Q/H.
Tolleranze di potenza secondo la norma ISO 9906
Prestazioni
UAK/UFK
25/4 C1
1
3
154 122
5
87
7
51
9
16
89
54
12
14
16
18
20
23
24
26
27
28
29 30 31 34 37 38
H [m]
Portata Q [m3/h]
35/4 C1
170 146 119
55/4 C5
198 181 160 136 112
74
45
22
75/4 C5
212 195 179 160 138
99
74
46
22
100/4 C5
260 247 228 207 182 142 114
89
65
40
9
150/4 C6
320 302 280 260 236 202 177 152 126
96
54
43
20
14
8
230/4 C6
405 390 372 344 320 283 255 218 182 155 110
91
62
51
40
300/4 C6
UAK/UFK
76/4 C5
430 421 411 393 374 341 315 289 254 225 188 176 151 135 117 107 95 83 47 19 10
1
3
5
7
9 12 14 16 18 20 23 24 26 27 28 29 30 31 34 37 38
H [m]
85 62 38
9
Portata Q [m3/h]
103 101
151/4 C6
81
54
44
35
125 111
231/4 C6
32 22
8
23 10
94 80 68 31
Dati tecnici
Modello Tensione
UAK/UFK (50 Hz)
Volt
Potenza motore Modalità Corrente
ampere
S3
(kW)
%
P1
P2
25/4 C1
35/4 C1
55/4 C5
75/4 C5
100/4 C5
150/4 C6
230/4 C6
300/4 C6
76/4 C5
151/4 C6
231/4 C6
2,40
3,50
5,80
7,20
9,50
15,00
19,30
25,50
8,25
17,50
22,00
3/PE~230/400
3/PE~230/400
3/PE~400/690
3/PE~400/690
3/PE~400/690
3/PE~400/690
3/PE~400/690
3/PE~400/690
3/PE~400/690
3/PE~400/690
3/PE~400/690
1,90
2,65
4,65
5,90
7,94
13,20
17,00
22,65
6,70
15,30
19,10
30
25
20
25
25
40
35
25
15
25
25
7,3/ 4,2
12,0/ 6,9
10,2/ 5,9
12,8/ 7,4
17,2/10,0
26,7/15,5
34,1/19,8
45,5/26,4
14,2/ 8,2
30,6/17,7
37,9/22,0
Velocità Cavo (10 m) Apparec- Collegagiri/min H07RN-Fmento a
chio
Protezio- pressione
PN 6/10
ne
1395
° 6 G 1,5
10 A
DN 100
1424
° 6 G 1,5
10 A
DN 100
1430
° 10 G 2,5
*16 A
DN 100
1432
° 10 G 2,5
*20 A
DN 100
1444
° 10 G 2,5
*25 A
DN 100
1466
10 G 2,5
*35 A
DN 100
1460
10 G 2,5
*35 A
DN 100
1460
7G6+3x1
*50 A
DN 100
1409
° 10 G 2,5
*20 A
DN 100
1452
10 G 2,5
*35 A
DN 100
1446
10 G 2,5
*35 A
DN 100
° inseribile
122
Passaggio libero
(mm)
100
100
100
100
100
100
100
100
100
100
100
Peso
ca.
63 kg
67 kg
119 kg
124 kg
138 kg
247 kg
275 kg
296 kg
124 kg
247 kg
276 kg
* Valore per avviamento Y/△
Pompe per acque cariche MultiStream
DN 150
n = 1400 giri/min
DN 150
UAK
UFK
n = 1400 giri/min
UAK
UFK
limite d’uso
pressione DN150
limite d’uso
pressione DN150
50 Hz 1400 min-1
girante aperta monocanale
max. dim. solidi 100 mm
Pressione DN150
50 Hz 1400 min-1
girante aperta monocanale
max. dim. solidi 100 mm
Pressione DN150
24797-03
41228-01
La velocità di portata minima nella condotta a pressione (terminale di pressione) di v = 0,7
m/s è indicata come limite d'uso nel grafico Q/H.
Tolleranze di potenza secondo la norma ISO 9906
Prestazioni
UAK/UFK
9
11
13
55/4 C2
245 214 184 144 105
1
3
5
7
62
22
75/4 C2
270 245 216 185 146 105
15
17
19
20
21
24
25
27
29 30 31 33 34
H [m]
Portata Q [m3/h]
64
26
100/4 C2
300 278 258 229 202 167 130
96
150/4 C3
400 373 349 325 295 263 227 192 150 116 100
81
34
21
230/4 C3
455 434 415 394 369 338 308 272 231 191 172 153
98
80
300/4 C4
UAK/UFK
151/4 C3
520 500 478 455 426 399 364 334 298 263 242 223 172 157 118
1
3
5
7
9 12 14 16 18 20 23 24 26 27 28
119 98 61 44 28
65
33
18
136 113
231/4 C4
45
92
17
83 66 51 26 15
29 30 31 34 37 38
H [m]
15
Portata Q [m3/h]
75 59 43
7
Dati tecnici
Modello Tensione
UAK/UFK (50 Hz)
Volt
Potenza motore Modalità Corrente
ampere
S3
(kW)
%
P1
P2
55/4 C2
75/4 C2
100/4 C2
150/4 C3
230/4 C3
300/4 C4
151/4 C3
231/4 C4
5,80
7,20
9,50
15,00
19,30
25,50
17,50
22,00
3/PE~400/690
3/PE~400/690
3/PE~400/690
3/PE~400/690
3/PE~400/690
3/PE~400/690
3/PE~400/690
3/PE~400/690
4,65
5,90
7,94
13,20
17,00
22,65
15,30
19,10
20
25
25
40
35
25
25
25
10,2/ 5,9
12,8/ 7,4
17,2/10,0
26,7/15,5
34,1/19,8
45,5/26,4
30,6/17,7
37,9/22,0
Velocità
giri/
min
1430
1432
1444
1466
1460
1460
1452
1446
Cavo (10 m)
H07RN-F-
° 10 G 2,5
° 10 G 2,5
° 10 G 2,5
10 G 2,5
10 G 2,5
7G6+3x1
10 G 2,5
10 G 2,5
° inseribile
Apparecchio
Protezione
*16 A
*20 A
*25 A
*35 A
*35 A
*50 A
*35 A
*35 A
Collega- Passagmento a gio libepressio- ro (mm)
ne
PN
DN 6/10
150
100
DN 150
100
DN 150
100
DN 150
100
DN 150
100
DN 150
100
DN 150
100
DN 150
100
Peso
ca.
125 kg
131 kg
149 kg
268 kg
288 kg
308 kg
269 kg
290 kg
* Valore per avviamento Y/△
123
Pompe per acque cariche MultiStream
DN 200
n = 1400 min-1
UAK
UFK
limite d’uso
pressione DN200
50 Hz 1400 min-1
girante aperta monocanale
max. dim. solidi 100 mm
Pressione DN 200
41895-00
La velocità di portata minima nella condotta a pressione (terminale di pressione) di v = 0,7
m/s è indicata come limite d'uso nel grafico Q/H.
Prestazioni
UAK/UFK
1
3
5
7
9
11
13
15
17
19
20
21
24
25
27
29 30 31 33 34
230/4 C7
460 443 429 409 387 358 322 282 240 196 177 158
97
78
42
11
300/4 C7
540 524 509 483 453 427 396 355 318 280 258 238 180 165 126
H [m]
Portata Q [m3/h]
87 71 54 26 15
Dati tecnici
Modello Tensione
UAK/UFK (50 Hz)
Volt
Potenza motore Modalità Corrente
ampere
S3
(kW)
%
P1
P2
230/4 C7 3/PE~400/690
300/4 C7 3/PE~400/690
19,3
25,5
17,0
22,65
35
25
34,1/19,8
45,5/26,4
Veloci- Cavo (10 m)
H07RN-Ftà
giri/
min
1460
10 G 2,5
1460
7 G 6+3x1
Apparecchio
Protezione
*35 A
*50 A
Collegamento a
pressione PN 10
DN 200
DN 200
Passaggio libero
(mm)
100
100
Peso
ca.
295 kg
315 kg
* Valore per avviamento Y/△
124
Pompe per acque cariche MultiFree
Applicazioni
Le pompe MultiFree sono indicate per il pompaggio di acque di
scarico in bacini di raccolta dell'acqua piovana pubblici e industriali. I modelli più piccoli trovano un ampio uso anche per situazioni di emergenza.
Le pompe sommerse vengono fornite UAK (senza protezione Ex)
o UFK (con protezione Ex).
Le pompe di scarico dell'acqua MultiFree vengono preferite in
caso di:
● acqua di scarico contenente fibre con formazione di trecce
● acque di scarico contenenti materiali solidi
● acque di scarico abrasive
● acque di scarico contenenti aria e gas
● acqua mista
● acque fognarie
● fanghi fognari
● acqua superficiale
● acqua piovana
Dati tecnici
Pompa
Verticale, a un livello, sommersa, alloggiamento pompa con scarico orizzontale, girante a vortice e estremità albero corta. Ciò si
traduce in una maggiore durata del cuscinetto a sfere e delle
guarnizioni di tenuta.
Cuscinetto
Albero passante per pompa e motore, cuscinetto a sfere scanalato e obliquo, lubrificato.
Guarnizione
Guarnizione ad anello di tenuta in carburo di silicio indipendente dalla direzione di rotazione, camera dell'olio e guarnizione ad
anello di tenuta in carburo di silicio o in carbone artificiale (o
doppio anello di tenuta dell'albero radiale fino al tipo 35) del
vano motore, sicuro dal funzionamento a secco.
Motore
Motore sommerso, tipo di protezione IP 68, attivazione mediante
spina speciale o comando, protetto da termostato ad avvolgimento, tipi UFK certificati PTB, marchio Ex
II 2 G Ex d IIB T4.
Materiali
Alloggiamento pompa e motore e girante in GG (Tipo 55 + 75 in
ghisa duttile GGG), albero completamente coperto dal mezzo
pompato, linea in tubo flessibile in gomma.
Installazione
Pompa per l'installazione verticale con sistema di tubi scorrevoli o supporto. Attacco a flangia secondo DIN, attacco di accoppiamento dimensione B o attacco tubo flessibile 3" possibile.
Tipi di funzionamento fino a temperatura del liquido pompato
di 40 °C
UAK/UFK motore sommerso: Funzionamento continuo S1
UAK/UFK motore emerso: Funzionamento alternato S3
(ad es. 15% = 1,5 min. funzionamento, 8,5 min. pausa)
Attacco opzionale PN 6 o PN 10
Alta resistenza per funzionamento a
secco
Camera d'olio ispezionabile
Collegamento cavo inseribile
Guarnizione di scorrimento SiC
indipendente dalla direzione di
rotazione
Resinatura di protezione cavo elettrico
Salvamotore integrato
Consegna
Pompa secondo DIN EN 12050 con cavo di 10 m senza spina,
senza supporto:
a) come pompa dell'acqua di scarico UAK
b) come pompa dell'acqua di scarico UFK con protezione Ex
125
Pompe per acque cariche MultiFree
DN 65
n = 2800 giri/min
DN 80
UAK
UFK
n = 2800 giri/min
UAK
UFK
limite d’uso
pressione DN80
limite d’uso
pressione DN80
50 Hz 2800 min-1
girante aperta
monocanale
max. dim. solidi 65 mm
Pressione DN 65
50 Hz 2800 min-1
girante aperta
monocanale
max. dim. solidi 80 mm
Pressione DN 80
41519-00
42539-03
La velocità di portata minima nella condotta a pressione (terminale di pressione) di v = 0,7
m/s è indicata come limite d'uso nel grafico Q/H.
Tolleranze di potenza secondo la norma ISO 9906
Prestazioni
Modelli UAK/UFK
1
2
3
4
5
6
7
8
9
10
12
14
16
25/2 AW
68
61
55
51
46
41
37
33
30
27
22
16
9
35/2 AW
82
80
76
70
65
59
56
52
48
44
38
32
26
14
16
Modelli UAK/UFK
1
25/2 BW1
35/2 BW1
90
2
3
4
5
6
7
8
9
10
12
68
62
55
49
43
38
35
31
27
15
85
80
74
70
65
60
57
53
50
43
18
20
H [m]
Portata Q [m3/h]
19
11
H [m]
Portata Q [m3/h]
36
29
20
5
Dati tecnici
Modelli
Tensione
(50 Hz)
Volt
Potenza motore Modalità Corrente
ampere
S3
(kW)
%
P1
P2
Velocità Cavo (10 m)
giri/min H07RN-F-
25/2 AW
35/2 AW
25/2 BW1
35/2 BW1
3/PE~230/400
3/PE~230/400
3/PE~230/400
3/PE~230/400
2,90
4,05
3,27
4,84
2835
2884
2807
2857
126
2,30
3,34
2,55
3,95
35
35
25
25
8,5/4,9
12,3/7,1
9,3/5,4
14,2/8,2
6 G 1,5
6 G 1,5
6 G 1,5
6 G 1,5
Apparecchio
Protezione
10 A
10 A
10 A
10 A
Collegamento a
pressione
PN 6/10
DN 65
DN 65
DN 80
DN 80
Passaggio libero
(mm)
65
65
80
80
Peso
ca.
43 kg
46 kg
46 kg
49 kg
Pompe per acque cariche MultiFree
DN 80
n = 1400 giri/min
DN 100
UAK
UFK
n = 1400 giri/min
UAK
UFK
limite d’uso
pressione DN80
limite d’uso
pressione DN100
50 Hz 1400 min-1
girante aperta monocanale
max. dim. solidi 80 mm
Pressione DN 80
50 Hz 1400 min-1
girante aperta monocanale
max. dim. solidi 100 mm
Pressione DN100
41431-00
23397-03
Tolleranze di potenza secondo la norma ISO 9906
La velocità di portata minima nella condotta a pressione (terminale di pressione) di v = 0,7
m/s è indicata come limite d'uso nel grafico Q/H. Tolleranze di potenza secondo la norma ISO
9906
Prestazioni
UAK/UFK
1
2
3
4
5
6
7
8
9
15/4 BW1
80
70
60
50
42
35
27
18
5
10
11
12
25/4 BW1
95
85
74
64
55
47
40
32
21
35/4 BW1
115
107
98
90
82
75
68
59
49
35
23
10
UAK/UFK
1
2
3
4
5
6
7
8
9
10
11
12
10/4 CW1
68
51
37
26
15
15/4 CW1
87
71
57
46
37
28
17
25/4 CW1
–
–
–
61
53
42
32
23
35/4 CW1
122
112
100
90
81
71
60
48
35
20
3
55/4 CW2
151
141
131
121
109
100
91
80
69
58
44
24
75/4 CW2
170
165
155
145
135
125
116
106
98
89
79
66
15
H [m]
Portata Q [m3/h]
9
13
14
H [m]
Portata Q [m3/h]
50
26
Dati tecnici
Modelli Tensione
UAK/UFK (50 Hz)
Volt
Potenza motore Modalità Corrente
ampere
S3
(kW)
%
P1
P2
15/4 BW1
25/4 BW1
35/4 BW1
10/4 CW1
15/4 CW1
25/4 CW1
35/4 CW1
55/4 CW2
75/4 CW2
2,20
2,80
4,20
1,80
2,40
2,70
4,20
6,20
7,40
3/PE~230/400
3/PE~230/400
3/PE~230/400
3/PE~230/400
3/PE~230/400
3/PE~230/400
3/PE~230/400
3/PE~400/690
3/PE~400/690
1,70
2,10
3,20
1,40
1,90
2,04
3,20
5,00
6,10
35
25
20
40
30
25
20
20
25
7,0/4,0
8,2/4,7
13,0/7,8
5,9/3,4
7,3/4,2
7,9/4,6
13,0/7,8
11,0/6,35
13,1/7,6
Velocità
giri/
min
1405
1372
1404
1426
1395
1376
1404
1440
1440
Cavo (10 m) AppaH07RN-F- recchio
Protezione
6 G 1,5
10 A
6 G 1,5
10 A
6 G 1,5
10 A
6 G 1,5
10 A
6 G 1,5
10 A
6 G 1,5
10 A
6 G 1,5
10 A
10 G 2,5
*16 A
10 G 2,5
*20 A
Collegamento a
pressione
PN 6/10
DN 80
DN 80
DN 80
DN 100
DN 100
DN 100
DN 100
DN 100
DN 100
Passaggio libero
(mm)
80
80
80
100
100
100
100
100
100
Peso
ca.
47 kg
47 kg
51 kg
49 kg
49 kg
49 kg
53 kg
113 kg
117 kg
* Valore per avviamento Y/△
127
Accessori MultiStream/MultiFree
Installazione GR
Installazione ST
allarme
ON
OFF
11145-07
11841-01
Accessori
Correlazione pompe ad es. UAK 35/4 B4
Descrizione
Misure
1 Catena DIN 766
5 x 18,5, 2 occhielli
5 x 18,5, 2 occhielli
7 x 22,0, 2 occhielli
Acciaio inox 4 x 16,0, 5 occhielli,
1.4401,
1 maniglia,
Acciaio inox 4 x 16,0, 8 occhielli,
1.4401,
2 maniglia,
Acciaio inox 6 x 18,5, 2 occhielli,
1.4401,
2 maniglia,
Apparecchio di sollevamento (non
per catene in acciaio inox da 4 mm)
Tipo
Cod. art.
P. MultiFree
A1
A2
B1
B2
B3
B4
B5
B6
C1
C2
C3
C4
C5
C6
C7
AW
BW1
CW1
CW2
Pompe MultiStream
Portata
2,5 m 320 kg
5,0 m 320 kg
5,0 m 630 kg
●
● ● ●
JP 44790 ● ● ● ● ● ●
●
● ● ●
JP 44788 ● ● ● ● ● ●
● ●
● ● ● ● ● ●
●
JP 00416
2,5 m 200 kg
JP 44791 ● ● ● ● ● ●
●
● ● ●
5,0 m 200 kg
JP 44793 ● ● ● ● ● ●
●
● ● ●
5,0 m 400 kg
JP 44792
350 kg
● ●
● ● ● ● ● ●
●
JP 21394 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
2 Apparecchio di controllo della tenuta
DKG
JP 00252 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
DKG Ex JP 00249 ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
3 Sistema di tubi di scorrimento PN 10 (con denti, supporto tubi e ancoraggio muro)
D/
A
B
H
DN
●
170 226 280
80
GR 65 JP 00494 ● ●
● ● ● ● ●
●
170 229 280
80
GR 80 JP 00495
●
●
200 254 310 100
GR 100 JP 00496
●
● ●
●
235 254 345 100
GR 101 JP 21037
● ●
260 332 435 150
GR 151 JP 00693
●
260 332 435 150
GR 151S JP 09731
●
305 410 535 200
GR 200S JP 42275
* con viti e guarnizione
128
● Proposta principale ○ Alternativa
Accessori MultiStream/MultiFree
Accessori
Correlazione pompe ad es. UAK 35/4 B4
Descrizione Misure
Tipo
Cod. art.
4 Valvola di non ritorno a sfera*, flangia PN 10, DIN 3202, DIN EN 12050-4
(misure come valvola di non ritorno)
K 80
JP 44781
Valvola di non ritorno* flangia PN 10, DIN 3202, DIN EN 12050-4
H
D
(ad eccezione di R 150 G)
DN PN
senza contrappeso
260 80 4
R 80
JP 00706
300 100 4
R 101
JP 00325
con contrappeso
260 80 4
R 80 G JP 00707
300 100 4
R 100 G JP 00324
400 150 10
R 150 G JP 00345
5 Saracinesca a cuneo* PN 10 secondo DIN EN 1171
H
B
D
DN
315 180 80
DN 80 JP 00639
345 190 100
DN 100 JP 00329
430 210 150
DN 150 JP 00328
6 Collegamento saldato per tubo in acciaio* (simile a elemento a F)
H
D
C
Flangia
DN
PN 10
75
90 80
A 080
JP 00686
76 114 80
B 080/100
JP 09821
100 114 100
C 100
JP 00688
147 165 150
C 150
JP 00703
Elemento a una flangia per tubo in plastica* F-KS
H
D
C
Flangia
DN
PN 10
75
90 80
JP 00686
85 110 80
JP 00687
153 110 100
JP 08673
173 160 150
JP 08675
7 Giunto elastico
per tubo
DN H
PN
D
Acciaio e plastica 80 200 4
90
DN 80
JP 44768
Acciaio
100 200 4
114
DN 100
JP 44774
150 350 4
165
DN 150
JP 44761
Plastica
100 200 4
110
DN 100
JP 44778
150 350 4
160
DN 150
JP 44779
8 Fascetta
3“ (DN 80) JP 44766
4“ (DN 100) JP 44767
6“ (DN 150) JP 44762
9 Tubo flessibile* PN 10
H
B
C
D
DN
355 390 100
80
80/100/ 80 JP 00448
355 390 100
100
100/100/100 JP 00458
355 390 150
100
100/150/100 JP 00449
355 480 100
80
80/100/ 80 JP 00202
355 480 100
100
100/100/100 JP 00203
355 480 150
100
100/150/100 JP 00204
355 480 150
150
150/150/150 JP 00521
* con viti e guarnizione
P. MultiFree
A1
A2
B1
B2
B3
B4
B5
B6
C1
C2
C3
C4
C5
C6
C7
AW
BW1
CW1
CW2
Pompe MultiStream
● ● ● ● ● ● ●
● ●
● ● ● ● ● ● ●
○ ○ ○ ○ ○ ○ ○ ● ● ○
● ●
● ●
○ ○ ● ●
● ● ● ● ● ● ●
○ ○ ○ ○ ○ ○ ○ ● ●
● ●
● ●
○ ○ ● ●
● ● ●
● ● ● ● ● ● ●
○ ○ ○ ○ ○ ○ ○ ● ● ○
● ●
● ● ●
● ●
○ ○ ● ●
● ● ● ● ● ● ●
○ ○ ○ ○ ○ ○ ○
● ●
○ ○
● ●
● ●
○ ○ ● ● ● ○ ○
● ● ● ● ● ● ●
○ ○ ○ ○ ○ ○ ○
● ●
○ ○
● ●
○ ○
● ● ○
● ●
○ ○ ● ● ● ○ ○
● ●
○ ○
● ● ● ● ● ● ●
○ ○ ○ ○ ○ ○ ○ ● ● ○
● ●
● ● ●
○ ○ ○ ○ ○ ○ ○ ● ● ○
● ●
● ● ●
● ● ● ● ● ● ●
○ ○ ○ ○ ○ ○ ○ ● ● ○
● ●
● ● ●
● ●
○ ○ ● ●
● ● ● ● ● ● ●
○ ○ ○ ○ ○ ○ ○
● ●
○ ○ ●
○
● ●
○ ○ ● ○
○ ●
○ ○
●
○
● ● ● ● ● ● ●
○ ○ ○ ○ ○ ○ ○ ● ●
○ ○
○ ○ ●
●
● Proposta principale
○ ○ ● ●
● ●
○ ○ ● ●
○ Alternativa
129
Accessori MultiStream/MultiFree
Correlazione pompe ad es. UAK 35/4 B4
Accessori
Descrizione Misure
Tipo
Cod. art.
10 Elemento di passaggio* (simile a elemento FFR) secondo PN
10
Attenzione: non utilizH
C
D
zare nell'area dei tubi di
DN DN
scorrimento.
100
80 100
DN 80/100
JP 00498
200 100 150
DN 100/150 JP 00510
B
11 Supporto* H
76 245
A 170
JP 00681
76 295
A 220
JP 00682
115 280
B 170
JP 00683
115 330
B 220
JP 00684
145 345
C 220
JP 11453
145 390
C 275
JP 00685
145 565
C 325
JP 00701
145 650
C 410
JP 00702
12 Collegamento a flangia* (simile a elemento Q 90°)
C
H
B
D (PN6)
(PN10)
DN
DN
130
75 80
65
A 80
JP 00577
150 100 80
80
B 80
JP 00578
175 120 100 100
C 100
JP 00579
250 175 150 150
C 150
JP 00591
Attacco
di
accoppiamento*
dimensioni
"B"
(DIN
14308)
13
H
B
C
D (DN)
180
75 21/2“ 65
A
JP 00503
200 100 21/2“ 80
B
JP 00504
Tubo
di
lavag+
14
Tipo I (da 10/… a 35/…)
JP 28221
gio acciaio inox
++
Tipo II (da 55/… a 100/…)
JP 28222
Tipo III (da 150/… a 300/…)
JP 28223
JP 30062
15 Adattatore a flangia DN 80
DN 100
JP 30063
DN 150
JP 30064
Accoppiamento
DN 80
JP 30065
tubo
(per ribaltamento) DN 100
JP 30066
DN 150
DN 80, PE 100,
Bussola di supSDR 11
porto interna per
DN 100, PE 100,
tubo PE
SDR 11
con AW, BW1 e CW1 azione di lavaggio a partire da altezza di pompaggio di 4 m
130
● ● ● ● ● ● ●
● ●
● ●
● ●
● ●
●
●
●
●
● ● ●
●
●
● ● ●
●
●
●
● ●
● ●
● ●
●
● ● ● ● ●
●
● ●
● ●
● ●
● ● ●
● ●
●
● ● ● ● ●
● ● ● ● ● ●
●
●
● ● ●
●
● ●
●
●
●
●
● ●
● ●
● ● ● ● ● ● ●
● ●
○ ○ ○ ○ ○ ○ ○ ● ●
● ●
○ ○ ● ●
○ ○ ○ ○ ○ ○ ○ ○ ○ ● ● ● ○ ○
○ ○ ○ ○
● ● ● ● ● ● ●
● ●
● ●
○ ○ ● ●
JP 30067 ○ ○ ○ ○ ○ ○ ○ ○ ○ ● ● ● ○ ○
○ ○ ○ ○
JP 30096 ● ● ● ● ● ● ●
● ●
JP 30097
* con viti e guarnizione
+
P. MultiFree
A1
A2
B1
B2
B3
B4
B5
B6
C1
C2
C3
C4
C5
C6
C7
AW
BW1
CW1
CW2
Pompe MultiStream
○ ○ ○ ○ ○ ○ ○ ● ●
● ●
● ●
● Proposta principale
++
CW2 azione di lavaggio da altezza di pompaggio di 6 m
● ●
○ Alternativa
Misure di installazione sistema di tubi di scorrimento MultiStream
(mm)
Per tutti gli impianti stazionari, in particolare per gli impianti
soggetti a controlli regolari secondo le normative di sicurezza, il
nostro sistema di tubi di scorrimento rappresenta una soluzione
pulita e dalla manutenzione semplice.
● Interventi di manutenzione facilitati indipendenti dalla profondità del pozzetto
● Nessun allentamento dei collegamenti vecchi, nessuna spesa di ripristino della tenuta delle viti in fase di rimessa in funzione
● Nessun pompaggio a vuoto del pozzetto con pompa esterna in caso di avaria/guasto dell'impianto
● Risparmio in termini di tempo e costi in fase di manutenzione
22574-05
MultiStream
Tipi UAK/UFK
10/2 A1
15/2 A1
25/2 A2
35/2 A2
25/2 B1
35/2 B2
55/2 B2
75/2 B5
100/2 B5
200/2 B6
300/2 B6
10/4 B1
15/4 B3
25/4 B4
35/4 B4
55/4 B6
75/4 B6
25/4 C1
35/4 C1
55/4 C5
75/4 C5
100/4 C5
150/4 C6
230/4 C6
300/4 C6
76/4 C5
151/4 C6
231/4 C6
55/4 C2
75/4 C2
100/4 C2
150/4 C3
230/4 C3
300/4 C4
151/4 C3
231/4 C4
230/4 C7
300/4 C7
GR
65
65
65
65
80
80
80
80
80
101
101
80
80
80
80
101
101
100
100
101
101
101
101
101
101
101
101
101
151S
151S
151S
151
151
151
151
151
200S
200S
DN
80
80
80
80
80
80
80
80
80
100
100
80
80
80
80
100
100
100
100
100
100
100
100
100
100
100
100
100
150
150
150
150
150
150
150
150
200
200
A
510
510
510
545
520
555
680
685
745
910
1000
520
520
520
555
765
765
565
600
765
765
825
910
1000
1000
765
910
1000
790
790
850
935
1025
1025
935
1025
1070
1070
B
460
460
480
480
475
495
525
565
565
680
680
475
490
570
570
670
670
570
570
645
645
645
755
755
755
645
755
755
770
770
770
885
885
885
885
885
935
935
C
110
110
130
130
130
145
145
180
180
235
235
130
145
190
190
235
235
185
185
230
230
230
290
290
290
230
290
290
260
260
260
325
325
325
325
325
325
325
D
105
105
125
125
110
125
125
165
165
190
190
110
125
160
160
190
190
160
160
180
180
180
250
250
250
180
250
250
200
200
200
260
260
260
260
260
260
260
E
435
435
455
455
455
475
510
550
550
660
660
455
470
545
545
650
650
550
550
625
625
625
735
735
735
625
735
735
740
740
740
855
855
855
855
855
905
905
F
660
660
680
680
675
695
725
765
765
900
900
675
690
770
770
890
890
790
790
865
865
865
975
975
975
865
975
975
1055
1055
1055
1175
1175
1175
1175
1175
1305
1305
G
390
390
390
390
390
390
390
390
390
480
480
390
390
390
390
480
480
390
390
480
480
480
580
580
580
480
580
580
480
480
480
630
630
630
630
630
630
630
H
108
108
108
108
95
92
92
85
85
155
155
95
95
85
85
155
155
95
95
125
125
125
105
105
105
125
105
105
150
150
150
130
130
130
130
130
175
175
J
213
213
220
220
225
225
225
235
235
315
315
225
225
225
225
315
315
270
270
315
315
315
315
315
315
315
315
315
340
340
340
340
340
340
340
340
385
385
K
100
100
100
100
100
100
100
100
100
110
110
100
100
100
100
110
110
110
110
110
110
110
110
110
110
110
110
110
145
145
145
145
145
145
145
145
200
200
L
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
55
80
80
80
80
80
80
80
80
80
80
M
74
74
74
74
74
74
74
74
74
82
82
74
74
74
74
82
82
82
82
82
82
82
82
82
82
82
82
82
122
122
122
122
122
122
122
122
193
193
N
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1½“
1½“
1½“
1½“
1½“
1½“
1½“
1½“
1½“
1½“
O
280
280
280
280
280
280
280
280
280
345
345
280
280
280
280
345
345
310
310
345
345
345
345
345
345
345
345
345
435
435
435
435
435
435
435
435
535
535
P
165
165
165
165
165
165
165
165
165
175
175
165
165
165
165
175
175
175
175
175
175
175
175
175
175
175
175
175
260
260
260
260
260
260
260
260
350
350
Q
125
125
125
125
125
125
125
125
125
385
385
125
125
125
125
385
385
150
150
385
385
385
385
385
385
385
385
385
385
385
385
385
385
385
385
385
400
400
131
Misure di installazione supporto MultiStream (mm)
Per l'uso in mobilità in diversi luoghi di installazione è disponibile una pompa con supporto e con attacco tubo flessibile, di
accoppiamento o a flangia a seconda del tipo di pompa.
Scarico di pressione
pompa
22575-03
29044-00
MultiStream
Tipi UAK/UFK
10/2 A1
15/2 A1
25/2 A2
35/2 A2
25/2 B1
35/2 B2
55/2 B2
75/2 B5
100/2 B5
200/2 B6
300/2 B6
10/4 B1
15/4 B3
25/4 B4
35/4 B4
55/4 B6
75/4 B6
25/4 C1
35/4 C1
55/4 C5
75/4 C5
100/4 C5
150/4 C6
230/4 C6
300/4 C6
76/4 C5
151/4 C6
231/4 C6
55/4 C2
75/4 C2
100/4 C2
150/4 C3
230/4 C3
300/4 C4
151/4 C3
231/4 C4
230/4 C7
300/4 C7
132
DN
65
65
65
65
80
80
80
80
80
100
100
80
80
80
80
100
100
100
100
100
100
100
100
100
100
100
100
100
150
150
150
150
150
150
150
150
200
200
A
475
475
475
510
530
570
700
725
785
885
975
530
535
535
570
740
740
600
635
775
775
835
925
1015
1015
775
925
1015
770
770
830
925
1015
1015
925
1015
1015
1015
B
325
325
345
345
340
380
395
460
460
535
535
340
380
440
440
520
520
450
450
480
480
480
610
610
610
480
610
610
580
580
580
695
695
695
695
695
725
725
C
110
110
135
135
135
145
145
195
195
235
235
135
160
190
190
235
235
195
195
230
230
230
290
290
290
230
290
290
260
260
260
325
325
325
325
325
325
325
D
105
105
135
135
135
135
135
195
195
195
195
135
160
160
160
195
195
195
195
195
195
195
250
250
250
195
250
250
215
215
215
260
260
260
260
260
260
260
E
135
135
135
135
185
185
185
215
215
210
210
185
185
185
185
210
210
235
235
240
240
240
250
250
250
240
250
250
240
240
240
250
250
250
250
250
250
250
F
175
175
185
185
240
240
240
280
280
290
290
240
240
240
240
290
290
305
305
320
320
320
330
330
330
320
330
330
320
320
320
330
330
330
330
330
330
330
G
175
175
175
175
200
200
200
200
200
230
230
200
200
200
200
230
230
230
230
230
230
230
230
230
230
230
230
230
320
320
320
320
320
320
320
320
–
–
H
140
140
140
140
165
165
165
165
165
–
–
165
165
165
165
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
K
130/145
130/145
130/145
130/145
150/160
150/160
150/160
150/160
150/160
170/180
170/180
150/160
150/160
150/160
150/160
170/180
170/180
170/180
170/180
170/180
170/180
170/180
170/180
170/180
170/180
170/180
170/180
170/180
225/240
225/240
225/240
225/240
225/240
225/240
225/240
225/240
295
295
L
14/18
14/18
14/18
14/18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18
18/22
18/22
18/22
18/22
18/22
18/22
18/22
18/22
22
22
N
4
4
4
4
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
8
8
8
8
8
8
8
8
8
8
Misure di installazione sistema di tubi di scorrimento MultiFree
(mm)
Per tutti gli impianti stazionari, in particolare per gli impianti
soggetti a controlli regolari secondo le normative di sicurezza, il
nostro sistema di tubi di scorrimento rappresenta una soluzione
pulita e dalla manutenzione semplice.
● Interventi di manutenzione facilitati indipendenti dalla profondità del pozzetto
● Nessun allentamento dei collegamenti vecchi, nessuna spesa di ripristino della tenuta delle viti in fase di rimessa in funzione
● Nessun pompaggio a vuoto del pozzetto con pompa esterna in caso di avaria/guasto dell'impianto
● Risparmio in termini di tempo e costi in fase di manutenzione
22574-05
MultiFree
Tipi UAK/UFK
25/2 AW
35/2 AW
25/2 BW1
35/2 BW1
15/4 BW1
25/4 BW1
35/4 BW1
10/4 CW1
15/4 CW1
25/4 CW1
35/4 CW1
55/4 CW2
75/4 CW2
GR
65
65
80
80
80
80
80
100
100
100
100
101
101
DN
80
80
80
80
80
80
80
100
100
100
100
100
100
A
520
555
535
570
530
535
570
565
565
565
600
775
775
B
490
490
490
490
505
505
505
540
540
540
540
635
635
C
130
130
140
140
140
140
140
140
140
140
140
195
195
D
130
130
140
140
140
140
140
140
140
140
140
195
195
E
470
470
485
485
485
485
485
520
520
520
520
620
620
F
690
690
705
705
705
705
705
760
760
760
760
860
860
G
390
390
390
390
390
390
390
390
390
390
390
480
480
H
115
115
85
85
85
85
85
120
120
120
120
135
135
J
220
220
235
235
235
235
235
270
270
270
270
330
330
K
100
100
100
100
100
100
100
110
110
110
110
110
110
L
55
55
55
55
55
55
55
55
55
55
55
55
55
M
74
74
74
74
74
74
74
82
82
82
82
82
82
N
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
1“
O
280
280
280
280
280
280
280
310
310
310
310
345
345
P
165
165
165
165
165
165
165
175
175
175
175
175
175
Q
125
125
125
125
125
125
125
150
150
150
150
385
385
133
Misure di installazione supporto MultiFree (mm)
Per l'uso in mobilità in diversi luoghi di installazione è disponibile una pompa con supporto e con attacco tubo flessibile, di
accoppiamento o a flangia a seconda del tipo di pompa.
Scarico di pressione
pompa
29044-00
MultiFree
Tipi UAK/UFK
25/2 AW
35/2 AW
25/2 BW1
35/2 BW1
15/4 BW1
25/4 BW1
35/4 BW1
10/4 CW1
15/4 CW1
25/4 CW1
35/4 CW1
55/4 CW2
75/4 CW2
134
DN
65
65
80
80
80
80
80
100
100
100
100
100
100
A
500
535
550
585
550
550
585
585
585
585
620
785
785
B
360
360
375
375
375
375
375
415
415
415
415
520
520
C
135
135
140
140
140
140
140
165
165
165
165
215
215
22575-03
D
135
135
140
140
140
140
140
165
165
165
165
215
215
E
155
155
205
205
205
205
205
220
220
220
220
245
245
F
215
215
265
265
265
265
265
290
290
290
290
335
335
G
175
175
200
200
200
200
200
230
230
230
230
230
230
H
140
140
165
165
165
165
165
–
–
–
–
–
–
K
130/145
130/145
150/160
150/160
150/160
150/160
150/160
170/180
170/180
170/180
170/180
170/180
170/180
L
14/18
14/18
18
18
18
18
18
18
18
18
18
18
18
N
4
4
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
4/8
Correlazione comandi MultiStream
MultiStream
Pompe acque
Impianto singolo
cariche
senza protezione Ex
Tipo
Cod. Comando Cod.
art.
art.
senza
UAK
interruttore sommerso
10/2
15/2
25/2
35/2
25/2
35/2
55/2
75/2
100/2
200/2
300/2
10/4
15/4
25/4
35/4
55/4
75/4
25/4
35/4
55/4
75/4
100/4
150/4
230/4
300/4
76/4
151/4
231/4
55/4
75/4
100/4
150/4
230/4
300/4
151/4
231/4
230/4
300/4
A1
A1
A2
A2
B1
B2
B2
B5
B5
B6
B6
B1
B3
B4
B4
B6
B6
C1
C1
C5
C5
C5
C6
C6
C6
C5
C6
C6
C2
C2
C2
C3
C3
C4
C3
C4
C7
C7
JP 09615
JP 09616
JP 09617
JP 09651
JP 09618
JP 09652
JP 09663
JP 00485
JP 09740
JP 00492
JP 00471
JP 09620
JP 09622
JP 09623
JP 09647
JP 00486
JP 00489
JP 09624
JP 09648
JP 09901
JP 09904
JP 09275
JP 09882
JP 09885
JP 09888
JP 09398
JP 09400
JP 09402
JP 00487
JP 00490
JP 09678
JP 00491
JP 00883
JP 00493
JP 09445
JP 09447
JP 09392
JP 09394
AD
AD
AD
AD
AD
AD
AS
AS
AS
AS
AS
AD
AD
AD
AD
AS
AS
AD
AD
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
25
25
46
610
46
610
46*
610
1016
1624
2440
25
25
46
610
610*
610
46
610
610*
610
1016
1624
1624
2440
610
1624
1624
610*
610
1016
1624
1624
2440
1624
1624
1624
2440
JP 00310
JP 00310
JP 14353
JP 14354
JP 14353
JP 14354
JP 14406
JP 14407
JP 14408
JP 14409
JP 14410
JP 00310
JP 00310
JP 14353
JP 14354
JP 14407
JP 14407
JP 14353
JP 14354
JP 14407
JP 14407
JP 14408
JP 14409
JP 14409
JP 14410
JP 14407
JP 14409
JP 14409
JP 14407
JP 14407
JP 14408
JP 14409
JP 14409
JP 14410
JP 14409
JP 14409
JP 14409
JP 14410
Impianto doppio
Comando
senza
interruttore sommerso
BD 25
BD 25
BD 46
BD 610
BD 46
BD 610
BS 46*
BS 610
BS 1016
BS 1624
BS 2440
BD 25
BD 25
BD 46
BD 610
BS 610*
BS 610
BD 46
BD 610
BS 610*
BS 610
BS 1016
BS 1624
BS 1624
BS 2440
BS 610
BS 1624
BS 1624
BS 610*
BS 610
BS 1016
BS 1624
BS 1624
BS 2440
BS 1624
BS 1624
BS 1624
BS 2440
Cod.
art.
JP 00302
JP 00302
JP 44755
JP 44756
JP 44755
JP 44756
JP 14411
JP 14412
JP 14413
JP 14414
JP 14415
JP 00302
JP 00302
JP 44755
JP 44756
JP 14412
JP 14412
JP 44755
JP 44756
JP 14412
JP 14412
JP 14413
JP 14414
JP 14414
JP 14415
JP 14412
JP 14414
JP 14414
JP 14412
JP 14412
JP 14413
JP 14414
JP 14414
JP 14415
JP 14414
JP 14414
JP 14414
JP 14415
MultiStream
Pompe acque cariche
con protezione Ex
Tipo
Cod.
art.
UFK
10/2
15/2
25/2
35/2
25/2
35/2
55/2
75/2
100/2
200/2
300/2
10/4
15/4
25/4
35/4
55/4
75/4
25/4
35/4
55/4
75/4
100/4
150/4
230/4
300/4
76/4
151/4
231/4
55/4
75/4
100/4
150/4
230/4
300/4
151/4
231/4
230/4
300/4
A1
A1
A2
A2
B1
B2
B2
B5
B5
B6
B6
B1
B3
B4
B4
B6
B6
C1
C1
C5
C5
C5
C6
C6
C6
C5
C6
C6
C2
C2
C2
C3
C3
C4
C3
C4
C7
C7
JP 09628
JP 09629
JP 09630
JP 09653
JP 09631
JP 09654
JP 09664
JP 09665
JP 09741
JP 00472
JP 00473
JP 09633
JP 09635
JP 09636
JP 09649
JP 09666
JP 09667
JP 09637
JP 09650
JP 09902
JP 09905
JP 09276
JP 09883
JP 09886
JP 09889
JP 09399
JP 09401
JP 09403
JP 09668
JP 09669
JP 09679
JP 00474
JP 00884
JP 00475
JP 09446
JP 09448
JP 09393
JP 09395
Impianto singolo
Comando
senza
Interruttore
sommerso
AD
AD
AD
AD
AD
AD
AS
AS
AS
AS
AS
AD
AD
AD
AD
AS
AS
AD
AD
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
AS
25 Ex
25 Ex
46 Ex
610 Ex
46 Ex
610 Ex
46*
610
1016
1624
2440
25 Ex
25 Ex
46 Ex
610 Ex
610*
610
46 Ex
610 Ex
610*
610
1016
1624
1624
2440
610
1624
1624
610*
610
1016
1624
1624
2440
1624
1624
1624
2440
Cod.
art.
JP 09683
JP 09683
JP 14355
JP 14356
JP 14355
JP 14356
JP 14406
JP 14407
JP 14408
JP 14409
JP 14410
JP 09683
JP 09683
JP 14355
JP 14356
JP 14407
JP 14407
JP 14355
JP 14356
JP 14407
JP 14407
JP 14408
JP 14409
JP 14409
JP 14410
JP 14407
JP 14409
JP 14409
JP 14407
JP 14407
JP 14408
JP 14409
JP 14409
JP 14410
JP 14409
JP 14409
JP 14409
JP 14410
Impianto doppio
Comando
senza
Interruttore
sommerso
BD
BD
BD
BD
BD
BD
BS
BS
BS
BS
BS
BD
BD
BD
BD
BS
BS
BD
BD
BS
BS
BS
BS
BS
BS
BS
BS
BS
BS
BS
BS
BS
BS
BS
BS
BS
BS
BS
25 Ex
25 Ex
46 Ex
610 Ex
46 Ex
610 Ex
46*
610
1016
1624
2440
25 Ex
25 Ex
46 Ex
610 Ex
610*
610
46 Ex
610 Ex
610*
610
1016
1624
1624
2440
610
1624
1624
610*
610
1016
1624
1624
2440
1624
1624
1624
2440
Cod.
art.
JP 09681
JP 09681
JP 14360
JP 14361
JP 14360
JP 14361
JP 14411
JP 14412
JP 14413
JP 14414
JP 14415
JP 09681
JP 09681
JP 14360
JP 14361
JP 14412
JP 14412
JP 14360
JP 14361
JP 14412
JP 14412
JP 14413
JP 14414
JP 14414
JP 14415
JP 14412
JP 14414
JP 14414
JP 14412
JP 14412
JP 14413
JP 14414
JP 14414
JP 14415
JP 14414
JP 14414
JP 14414
JP 14415
* In combinazione con una UAK/UFK 55/... è possibile su richiesta anche un comando con avvio diretto.
Per le pompe UFK si deve considerare la protezione dal funzionamento a secco JP 41463.
Per accessori necessari ed equipaggiamento aggiuntivo vedere comandi
ATTENZIONE! Controllare il tipo di alimentazione . Per 3/PE deve essere installato un adattatore trifase da 3/PE a 3/N/PE
(cod. art. JP 44874).
135
Correlazione comandi MultiFree
MultiFree
Pompe acque
Impianto singolo
cariche
senza protezione Ex
Cod.
Tipo
Cod.
Comanart.
art.
do
UAK
senza
interruttore
sommerso
25/2 AW JP 09149 AD 46 JP 14353
35/2 AW JP 09151 AD 610 JP 14354
25/2 BW1 JP 09498 AD 46 JP 14353
35/2 BW1 JP 09500 AD 610 JP 14354
15/4 BW1 JP 09455 AD 46 JP 14353
25/4 BW1 JP 09456 AD 46 JP 14353
35/4 BW1 JP 09457 AD 610 JP 14354
10/4 CW1 JP 09610 AD 25 JP 00310
15/4 CW1 JP 09612 AD 46 JP 14353
25/4 CW1 JP 09655 AD 46 JP 14353
35/4 CW1 JP 09858 AD 610 JP 14354
55/4 CW2 JP 09702 AS 610* JP 14407
75/4 CW2 JP 09703 AS 610 JP 14407
Impianto doppio
Comando
senza
interruttore
sommerso
BD 46
BD 610
BD 46
BD 610
BD 46
BD 46
BD 610
BD 25
BD 46
BD 46
BD 610
BS 610*
BS 610
Cod.
art.
JP 44755
JP 44756
JP 44755
JP 44756
JP 44755
JP 44755
JP 44756
JP 00302
JP 44755
JP 44755
JP 44756
JP 14412
JP 14412
MultiFree
Pompe acque
cariche
con protezione Ex
Tipo
Cod.
art.
UFK
25/2
35/2
25/2
35/2
15/4
25/4
35/4
10/4
15/4
25/4
35/4
55/4
75/4
AW
AW
BW1
BW1
BW1
BW1
BW1
CW1
CW1
CW1
CW1
CW2
CW2
JP 09150
JP 09152
JP 09499
JP 09501
JP 09458
JP 09459
JP 09460
JP 09609
JP 09611
JP 09656
JP 09859
JP 09704
JP 09705
Impianto singolo
Comando
senza
Interruttore
sommerso
AD
AD
AD
AD
AD
AD
AD
AD
AD
AD
AD
AS
AS
46 Ex
610 Ex
46 Ex
610 Ex
46 Ex
46 Ex
610 Ex
25 Ex
46 Ex
46 Ex
610 Ex
610*
610
Cod.
art.
JP 14355
JP 14356
JP 14355
JP 14356
JP 14355
JP 14355
JP 14356
JP 09683
JP 14355
JP 14355
JP 14356
JP 14407
JP 14407
Impianto doppio
Comando
senza
Interruttore
sommerso
BD
BD
BD
BD
BD
BD
BD
BD
BD
BD
BD
BS
BS
46 Ex
610 Ex
46 Ex
610 Ex
46 Ex
46 Ex
610 Ex
25 Ex
46 Ex
46 Ex
610 Ex
610*
610
* In combinazione con una UAK/UFK 55/... è possibile su richiesta anche un comando con avvio diretto.
Per le pompe UFK si deve considerare la protezione dal funzionamento a secco JP 41463.
Per accessori necessari ed equipaggiamento aggiuntivo vedere comandi
ATTENZIONE! Controllare il tipo di alimentazione . Per 3/PE deve essere installato un adattatore trifase da 3/PE a 3/N/PE
(cod. art. JP 44874).
136
Cod.
art.
JP 14360
JP 14361
JP 14360
JP 14361
JP 14360
JP 14360
JP 14361
JP 09681
JP 14360
JP 14360
JP 14361
JP 14412
JP 14412
Pompe per acque cariche
Tubo di lavaggio
Proprio in combinazione con pozzetti in cui la configurazione dello spazio di raccolta non è sempre ottimale, il tubo di lavaggio
montato al posto della vite di sfiato offre una buona possibilità di
evitare in modo efficace depositi alle pareti del pozzetto e la formazione di coltri superficiali. La speciale disposizione impedisce
un intasamento del tubo di lavaggio e aumenta la sicurezza di
funzionamento.
Apparecchio di controllo della tenuta
L'apparecchio di controllo della tenuta consente di controllare
la tenuta della camera dell'olio situata tra il motore e il sistema
idraulico della pompa in caso di pompe sommerse della serie
US/UB e UAK/UFK. In caso di penetrazione di acqua nella camera dell'olio viene attivato un cicalino integrato.
Scarico di pressione combinato PN 6 / PN 10
Con lo scarico di pressione combinato per PN 6 e PN 10 in tutte
le pompe dell'acqua di scarico MultiStream e MultiFree il collegamento a sistemi di tubi di mandata esistenti è del tutto semplice. Se l'attacco presente non soddisfa le misure a norma della
DIN EN 1092 sono disponibili su richiesta adattatori per qualsiasi situazione di installazione.
Diametro nominale
Diametro foro Ø
Numero di viti
Dimensione vite
PN 6
PN 10
PN 6
PN 10
PN 6
PN 10
DN 65
130
145
4
4
M 12
M 16
DN 80
150
160
4
8
M 16
M 16
DN 100
170
180
4
8
M 16
M 16
DN 150
225
240
8
8
M 16
M 20
DN 200
–
295
–
8
–
M 20
137
Pompe dell'acqua di scarico
Colonna assiale regolabile (MultiStream)
Per ottenere un grado di efficacia ottimale della pompa rotativa
per canali per un lungo periodo di tempo, con le nostre pompe è
possibile impostare in modo ottimale con una vite centrale lo spazio tra la girante e la piastra saldata o l'alloggiamento a spirale in
fase di manutenzione della pompa.
Ciò si traduce in una formazione di intasamenti decisamente minore. Se tuttavia nello spazio si dovessero depositare materiali
solidi, le scanalatura presenti nell'area della colonna assiali consentono la rimozione e la minimizzazione del rischio di intasamento.
Rivestimento antiusura in ceramica
Le giranti per canali hanno una maggiore superficie di contatto
con il mezzo pompato rispetto alle giranti a vortice. Pertanto
sono più soggette all'usura in caso di mezzi molto abrasivi (ad
es. acque superficiali). Mediante un rivestimento ottimale con
ceramica liquida è possibile proteggere la girante a lungo termine.
Un passaggio libero di 100 mm massimo consente una maggiore sicurezza di funzionamento.
Resinatura di protezione cavo elettrico
Al fine di escludere l'ingresso di acqua nel carter motore a causa
della capillarità della condotta, le singole diramazioni vengono
isolate e ricoperte di una speciale resina colata. Solo questo dispendioso procedimento garantisce un'impermeabilità longitudinale!
Pentair Water Italy S.r.l. · Via Masaccio, 13 · 56010 Lugnano (PI), Italy · Tel. +39-050 71 61 11 · Fax +39-050 70 31 37 · [email protected]
138
Pozzetti in plastica
Classe di carico A 15
Impianto singolo Impianto doppio
PKS-B 800-32
PKS-A 800
PKS-A 800-D 32
Profondità di ingresso Q max.
Pompe
[m]
utilizzabili
1,66 - 1,75
[m ⁄h]
14
MultiCut
PKS-A 800 + PSV-A
Classe di carico B 125
NUOVO
Impianto singolo Impianto doppio
PKS-B 800-32
Profondità di ingresso
Q max.
Pompe
[m]
[m ⁄h]
utilizzabili
1,28 - 2,55
14
MultiCut
PKS-B 800
PKS-B 800 + PSV-B
Impianto singolo
NUOVO
Impianto doppio
PKS-A 800-D 32
Profondità di ingresso Q max.
Pompe
[m]
utilizzabili
[m ⁄h]
1,66 - 1,75
14
1,26 - 1,63
20
MultiCut
PKS-A 800-80
PKS-A 800 + PSV-B
MultiStream
MultiFree
PKS
139
Denominazione tipo pozzetti in plastica
Descrittiva pozzetto
Descrittiva prolunga
PSV-B 800 x 650
PKS-A 800 - D 32
Uscita tubo di mandata DN
Prolunga max. possibile [mm]
Impianto doppio
Disposizione rispetto al pozzetto
Diametro nominale del pozzetto [mm]
Classe di carico
Classe di carico del pozzetto
Prolunga (pozzetto in polietilene)
Pozzetto completamente in polietilene
Attacco di lavaggio e accessori
PKS-B 800 / PKS-A 800 - D 32
Sistema Perrot
Sistema Storz C
B
A
1
2
3
4
5 6
Descrizione
Cod. art.
A
Attacco di lavaggio Perrot DN 40, 1½" per PKS-B 800 / PKS-A 800-D 32
JP 42059
B
Accoppiamento C per PKS-B 800 / PKS-A 800-D 32
JP 42060
Accessori per attacco di lavaggio
Attacco per tubo flessibile Ø 50 esterno
1
JP 19202
2
Manometro
JP 44854
3
Giunto C per attacco di lavaggio Perrot DN 40
JP 41582
4
Valvola di sicurezza
JP 41583
5
Attacco DRS ½" con valvola di sicurezza
JP 41584
6
Attacco DRS ¾" con valvola di sicurezza
JP 41585
Per l'attacco diretto all'unità del tubo di mandata D 32
Attacco DRS ½"
JP 42178
Valvola di sicurezza
JP 42179
Attacco DRS ½" con valvola di sicurezza
JP 42180
Pentair Water Italy S.r.l. · Via Masaccio, 13 · 56010 Lugnano (PI), Italy · Tel. +39-050 71 61 11 · Fax +39-050 70 31 37 · [email protected]
140
Stazioni di pompaggio in plastica
PKS-B 800 per pompe acque reflue
NUOVO con rubinetti in plastica e tubo scorrevole
Applicazioni
Il pozzetto con galleggiante di sicurezza viene impiegato come
stazione di pompaggio in combinazione con sistemi di drenaggio a pressione e come pozzetto di raccolta dell'acqua di scarico
collegato a canali aperti. È indicato per i punti di installazione
della classe A 15, B 125 e D 400 opzionale. Gli occhielli di trasporto preformati consentono un trasporto e un'installazione semplice.
Grazie ad un'ampia scelta di pompe dell'acqua di scarico MultiCut UAK/UFK 08/2M fino a UAK/UFK 45/2 M, con o senza protezione Ex e di comandi ottimizzati per lo scarico a pressione, la
stazione di pompaggio può essere adatta in modo semplice alle
condizioni di pompaggio necessarie.
Descrizione
I pozzetti in plastica sono autorizzati dal Deutsches Institut für
Bautechnik in polietilene (PE) e dotati di ingresso DN 150, bocca
DN 100 per cavi e aerazione e uno scarico di pressione DN 32. Il
sistema di accoppiamento di nuova concezione in poliftalamide
(PPA) si trova al di sopra del livello dell'acqua. Il rubinetto a sfera
in acciaio inox è dotato di bloccaggio di sicurezza. Soltanto mediante la chiusura del rubinetto a sfera viene sbloccata la valvola
di accoppiamento. Una catena di acciaio inox e un tubo scorrevole facilitano il sollevamento o l'aggancio della pompa con unità del tubo di mandata. A seconda della prolunga il pozzetto può
essere prolungato fino ad un'altezza totale di tre metri. La classe
di carico desiderata dipende dal punto d'installazione. Il volume
complessivo per il PKS-B 800 è di 640 litri, il volume di ristagno
fino all'ingresso UK di 145 litri e il volume residuo di altri 35 litri.
PKS-B 800-32
Autorizzazione generale della autorità
di controllo edile
Z-42.1-331 (PKS-A)
Z-42.1-431 (PKS-B)
Percorribile cl. B 125
Componenti resistenti alla corrosione
Ingresso progettato per ottimizzato e
spazio di raccolta privo di depositi
Sistema di accoppiamento con tubo
scorrevole
Valvola di non ritorno a sfera con pompa e tubo di mandata estraibile
Volume residuo da 35 litri
D 422-2.4 IT-1110
141
Stazioni di pompaggio in plastica
PKS-B 800-32 per pompe acque reflue MultiCut
Impianto singolo PKS-A 800-32 (classe B)
collegamento al tubo di
ventilazione DN100
ingresso
sfiatatoio
apertura/
dipositivo di emergenza
sfiatatoio
43370-00
43239-00
Misure (senza copertura) mm
Altezza
Ingresso
Pozzetto di base
1600
1150
940
1600
Pozzetto di base + PSV-B 800-470
2070
1620
1410
2070
Pozzetto di base + PSV-B 800-840
2440
1990
1780
2440
Pozzetto di base + PSV-B 800-1210
2810
2360
2150
2810
Volume
PKS-B 800-32
142
Pozzetto
640 l
Prolunga
Punto di commutazione
Allarme /
Ingresso
Anello di supporto e
Off On
picco di carico
UK
PSV-B
per anello 155 l
36 l 110 l
145 l
145 l
Scarico di pressione
Profondità di immersione acqua freatica
Stazioni di pompaggio in plastica
PKS-B 800-32 per pompe acque reflue MultiCut
Consegna
PKS-B 800-32 (impianto singolo)
Pozzetto in plastica, sistema di accoppiamento e tubo scorrevole, rubinetto a sfera in acciaio inox con prolunga e bloccaggio di
sicurezza. Scarico di pressione in acciaio inox DN 32 con filettatura esterna 1 ¼ ", due manicotti DN 150 (tubo KG) per l'ingresso
(uno pronto per l'uso) e tre bocche DN 100 (tubo KG) per cavi o
aerazione.
Prolunga pozzetto (PSV-B per PKS-B)
Prolunga pozzetto, prolunga telescopica per l'azionamento del
rubinetto a sfera, prolunga tubo scorrevole con supporto in acciaio inox, anello di supporto, guarnizione per collo del pozzetto
e apertura DN 100 con guarnizione per cavo o aerazione (tubo
KG).
Accessori
1
2
3
Descrizione
Pozzetto in plastica
PKS-B 800-32
Peso
Cod. art. (kg)
JP 09475
78
Secondo ingresso
con elemento di tenuta DN 150
JP 42181
Unità tubo di mandata 32, completo
UAK/UFK da 25/2M a 45/2M
JP 44855
Coperchio rotondo senza aerazione
UFK 08/2M
JP 44856
8
UAK 08/2M
JP 44857
8
Ø 600 cl. A 15, h= 80
JP 41626
90
110
Coperchio BEGU senza aerazione
Ø 610 cl. B 125, h= 125
JP 29174
Tubo di aerazione
DN 100, acciaio inox
JP 44858
JP 24412
3
AR 610 x 100 mm, Ø 825 (solo con PSV-B)
JP 25488
55
AR 625 x 100 mm, Ø 785
JP 43599
55
Inserto di isolamento (protezione dal gelo)
4
Anello di supporto
5
Vite di collegamento con manicotto filettato e collegamento a morsetto
6
1 ¼“ su Ø 40 mm (DN 32)
JP 44796
1 ¼“ su Ø 50 mm (DN 40)
JP 44797
1 ¼“ su Ø 63 mm (DN 50)
JP 44798
Attacco DRS ½" con coperchio
Valvola di sicurezza con coperchio
JP 42178
Altri accessori
su richiesta
Attacco DRS + valvola di sicurezza con coperchio
7
Prolunga pozzetto
Seconda apertura
8
Chiave di comando telescopica con catena e maniglia
8
JP 42179
JP 42180
PSV-B 800 x 470 con apertura DN 100
JP 43119
78
PSV-B 800 x 840 con apertura DN 100
JP 42894
96
PSV-B 800 x 1210 con apertura DN 100
JP 43193
117
con elemento di tenuta DN 100
JP 43382
JP 42197
Tipi di pompa per PKS-B 800-32
Pompe MultiCut UAK/UFK:
08/2 M, 08/2 ME, 25/2 M, 25/2 ME, 35/2 M, 36/2 M, 45/2 M
143
Stazioni di pompaggio in plastica
PKS-A 800-D 32 per pompe acque reflue MultiCut
Impianto doppio PKS-A 800-D 32(classe A - classe B)
Classe A
Classe B
collegamento opzionale al
tubo di ventilazione DN100
ingresso
ingresso
43417-00
sfiatatoio
apertura/
dipositivo di emergenza
sfiatatoio
43416-02
Misure (senza copertura) mm
Altezza
Ingresso
Pozzetto di base
1620
1175
760
1620
Pozzetto di base + 3 anelli di supporto
1920
1475
1060
1000
Pozzetto di base + PSV-A 800-370
1990
1545
1130
1000
Pozzetto di base + PSV-B 800-455
1980-2075
1535-1630 1120-1215
Volume
Pozzetto
PSV-A
PKS-A 800-D 32
144
750 l
155 l
Prolunga
PSV-B e anello di appoggio da 100 mm
30 l
Scarico di pressione
Punto di commutazione
Allarme /
Ingresso
picco di carico
UK
80 l 130 l
150 l
150 l
Off
On
Profondità di immersione acqua freatica
1000
Stazioni di pompaggio in plastica
PKS-A 800-D 32 per pompe acque reflue MultiCut
Consegna
PKS-A 800-D 32 (impianto doppio)
Pozzetto in plastica, 2 sistemi di accoppiamento e tubo scorrevole, 2 rubinetti a sfera in acciaio inox con prolunga e bloccaggio
di sicurezza. Scarico di pressione in acciaio inox DN 32 con filettatura esterna 1 ¼ ", 1 manicotto DN 150 (tubo KG) per l'ingresso,
due bocche DN 100 (tubo KG) per cavi o aerazione.
Prolunga pozzetto (PSV-A/PSV-B per PKS-A)
Prolunga pozzetto con guarnizione e set viti.
Accessori
1
Descrizione
Pozzetto in plastica
2
Bocca di mandata D32, completo (2 elementi necessari)
3
Coperchio rotondo senza aerazione
PKS-A 800-D 32
UAK/UFK da 25/2M a 45/2M
JP 42227
8
UFK 08/2M
JP 42228
8
UAK 08/2M
JP 42229
8
Ø 600, cl. A 15, h=80
JP 44852
90
JP 25279
1
JP 29174
110
JP 24412
3
Chiave di sollevamento per coperchio rotondo
Coperchio BEGU senza aerazione*
Ø 610 cl. B 125, h=125
Inserto di isolamento (protezione dal gelo)
4
5
Tubo di aerazione
DN 100, acciaio inox
JP 44858
4
Anello di appoggio per PKS-A (cl. A)
AR 610 x 100 mm, Ø 825
JP 25488
55
JP 44796
1
Vite di collegamento con manicotto filettato e collegamento a morsetto
1 ¼“ su Ø 40 mm (DN 32)
6
1 ¼“ su Ø 50 mm (DN 40)
JP 44797
1
1 ¼“ su Ø 63 mm (DN 50)
JP 44798
1
Attacco DRS ½" con coperchio
Valvola di sicurezza con coperchio
JP 42178
Altri accessori
su richiesta.
Attacco DRS + valvola di sicurezza con coperchio
7
8
Peso
Cod. art. (kg)
JP 09497
81
Prolunga pozzetto
Chiave di comando telescopica con catena e maniglia
JP 42179
JP 42180
PSV-A 800x370 con apertura DN 100
JP 43121
25
PSV-B 800x455 (regolabile da 360 a 455 mm)
JP 42132
13
JP 42197
* impiegabile solo in combinazione con prolunga pozzetto PSV-B 800x455
Tipi di pompa per PKS-A 800-D 32
Pompe MultiCut UAK/UFK:
08/2 M, 08/2 ME, 25/2 M, 25/2 ME, 35/2 M, 36/2 M, 45/2 M
145
Stazioni di pompaggio in plastica
PKS
Installazione
ventilazione
alloggiamento
livello di inondazione per
unità di controllo
tubo DN100 - 3% pendenza
manicotto a tenuta di
pressione
apertura di pulizia
ingresso DN100 - 3% pendenza
pompa
sottobase
41975-00
Caratteristiche di installazione
Il pozzetto PKS è conforme a tutte le caratteristiche della norma
DIN EN 12056/752/476 e viene fornito pronto per l'installazione
e collegamento. Lo scarso peso facilita il trasporto e l'installazione. In breve tempo è possibile installare e collegare il pozzetto
senza un costoso intervento di macchine.
In considerazione delle "Avvertenze e condizioni d'uso secondo
la DIN EN 476" è possibile generare una compensazione di livello in modo semplice mediante comuni anelli di supporto secondo la norma DIN 4034 T1 o prolunga del pozzetto PSV.
Gli interventi di controllo e manutenzione ai rivestimenti possono
essere effettuati in modo semplice e dall'alto, senza accedere al
pozzetto.
In ogni caso si devono rispettare le caratteristiche di funzionamento importanti in fase di concepimento del pozzetto PKS: uno
spazio di raccolta liscio senza zona di putrefazione, afflussi orientati alla direzione di scorrimento DN 150 e un attacco della condotta a pressione con forte aderenza in senso longitudinale.
Pentair Water Italy S.r.l. · Via Masaccio, 13 · 56010 Lugnano (PI), Italy · Tel. +39-050 71 61 11 · Fax +39-050 70 31 37 · [email protected]
146
