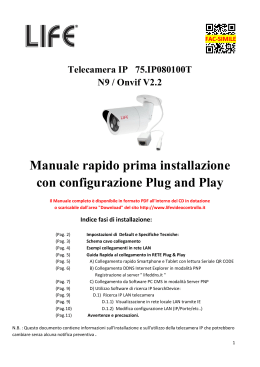

FAC-SIMILE
Telecamera IP 75.IP080100T
N9 / Onvif V2.2
Manuale rapido prima installazione
con configurazione Plug and Play
Il Manuale completo è disponibile in formato PDF all'interno del CD in dotazione
o scaricabile dall'area "Download" del sito http://www.lifevideocontrollo.it
Indice fasi di installazione:
(Pag. 2)
(Pag. 3)
(Pag. 4)
(Pag. 5)
(Pag. 5)
(Pag. 6)
(Pag. 7)
(Pag. 9)
(Pag. 9)
(Pag. 9)
(Pag.10)
(Pag.11)
Ipostazioni di Default e Specifiche Tecniche:
Schema cavo
Esempi collegamenti in rete LAN
Guida Rapida al collegamento in RETE P&P
a) Collegamento rapido Smartphone con lettura Seriale QR CODE
b) Collegamento da PC tramite software CMS in modalità PNP
c) Collegamento tramite Internet Explorer DDNS 88110 in modalità PNP
d) Utilizzo Software SearchDevice:
d.1) Ricerca IP LAN telecamera
d.1.1) Visualizzazione in rete locale LAN tramite IE
d.1.2) Modifica configurazione LAN (IP/Porte/etc..)
Avvertenze e precauzioni.
N.B. : Questo documento contiene informazioni sull'installazione e sull'utilizzo della telecamera IP che potrebbero
cambiare senza alcuna notifica preventiva .
1
.
Ipostazioni di Default e Specifiche Tecniche:
Dati Accesso :
IP
192.168.2.234
Porta Web
Porta Media
DHCP
85
9000
Attivo
Nome utente e Password :
Utente
Password
admin
(lasciare il campo vuoto)
Specifiche Tecniche
Codice LIFE
75.IP080100T
SVT-IP712A1
Modello
IP Camera-Hisilicon 3518 basata su ONVIF 2.2 / N9
Parametri
Lente
Network
Sensore Immagine
Pixels
Illuminazione
Minima
S/N
IR
ICR
Passo
Tipo lente
Focale
CMOS 1/3" SONY Exmor IMX138
1280(H)x720(V)
Interfaccia Network
RJ45 10M/100M
HTTP,TCP,ARP,RTSP,RTP,UDP,RTCP,SMTP,FTP,
DHCP,DNS,DDNS,PPPoE,IPv4/v6,SNMP,QoS,UPnP,NTP
Supportato V2.2
Web server embedded, Support IE
H.264 Baseline Profile/H.264 Main Profile
Protocollo Network
ONVIF
Network Preview
Codifica Video
Video
Altro
Risoluzione
Bitrate
CBR/VBR
Temperatura di
lavoro
Umidità di lavoro
Alimentazione
Protezione
Alimentazione
Dimensioni
0.01Lux
≥45db
>10M
da Colore a BW:2Lux; da BW a Colore:6Lux
M12
Fissa
3.6mm
Main stream:720p @ 30fps;
Sub stream:VGA/QVGA@ 30fps/720P @8fps
32Kbps～6Mbps
Supportato
-10℃--＋55℃
0% - 90%
DC 12V / POE (12V)
IP66
<5w
Φ60*151.3MM;
2
.
Schema cavo collegamento:
RJ45
12Vdc
(1 ) RJ45 (POE 12Vdc)
Schema PIN cavo LAN
Pin presa RJ45 Telecamera IP

Attenzione:
Se si utilizza l'alimentazione POE (12Vdc) non utilizzare il connettore di alimentazione esterno.
(2) Ingresso alimentazione con connettore esterno
12Vdc - Connettore 2,1x5,5mm
Attenzione:
Se si utilizza il connettore di alimentazione esterno non utilizzare l'alimentazione POE (12Vdc).
3
.
Esempi collegamenti LAN :
1) Collegamento diretto con Router ADSL:
12Vdc
2) Collegamento wireless tramite Access Point Wireless 82.3252 (non in dotazione):
12Vdc
3) Collegamento tramite NVR 75.IPN5004/08 con POE (12V)
POE ( 12Vdc ) Alimentazione da NVR (Max 50m)
Per il collegamento alimentazione POE (12Vdc) integrata su NVR utilizzare un cavo Punto-Punto
4) Collegamento wireless tramite Access Point Wireless 82.3252 (non in dotazione) e NVR 75.IPN5004/08:
12Vdc
4
.
Guida Rapida al collegamento in RETE P&P con QR CODE
FAC-SIMILE
(Prima di procede collegare la Telecamera IP come mostrato a Pag.4 esempio 1)
a) Collegamento rapido smartphone con lettura Seriale QR CODE
a.1) Scaricare dal market Android/iPhone ed installare sullo smartphone cellulare l'APP "ViewCam"
a.2) Visionare il QR CODE presente sul retro del talloncino in dotazione
QR CODE
a.3) Eseguire l'APP scaricata
Seguire i punti riportati di seguito per effettuare il collegamento alla telecamera IP:
4) ADD / +
Device
1) NORMAL
2) LOGIN
3) Device
5) Inserire un nome profilo
ES. Casa/Ufficio/ecc...
85
7) Scansiona il QR CODE
6) Clicca sul QR CODE
NB: Se lo smartphone
non dispone di una
telecamera, digitare
manualmente alla voce
"IP" il seriale riportato
sulla card in dotazione.
CASA
9) Clicca su SAVE
85
10) Cliccare sul profilo
creato per il collegamento
8 ) Username : admin
Password : (lasciare il campo vuoto)
NB: Da cambiare solo se modificate.
5
.
b) Collegamento da PC tramite software CMS in modalità PNP
(Prima di procede collegare la Telecamera IP come mostrato a Pag.4 esempio 1)
b.1) Installare ed avviare il software PC CMS
“ViewClient” in modalità “Local”
b.2) Inserire un profilo
b.2.1) Cliccare su “+” , quindi scegliere un
nome gruppo (Es: “IPC”) e cliccare su OK
Type: Local
IPC
User: admin
Password: (vuota)
b.2.2) Cliccare nuovamente su “+” per inserire un profilo telecamera
IPC
9000
85
1
Name: Nome profilo
(Es: LIFE / CASA / UFFICIO / ecc.)
IP: Scrivere il “Seriale della telecamera IP” ->
Es: D7402xxxxxxxxxxxxxxx
Port: 9000
Web Port: 85
Channel count: Numero canali 1
User: admin
Password: (lasciare il campo vuoto)
NB: Da cambiare solo se modificate.
Cliccare su OK per confermare.
N.B. : Il seriale della telecamera IP è riportato :
- Sul talloncino in dotazione
- All’interno del menu
->
dell'interfaccia WEB della telecamera IP
->
b.2.3) Cliccare due volte sul nome del profilo creato per visualizzare la telecamera.
6
.
c) Collegamento tramite Internet Explorer DDNS 88110 in modalità PNP
(Prima di procede collegare la Telecamera IP come mostrato a Pag.4 esempio1 )
c.1)
c.2)
c.3)
Aprire Internet Explorer ed accedere al sito http://www.88110.net
Cliccare su "Italiano"
Cliccare su “Registra”
c.4) Inserire i parametri di registrazione desiderati:
Esempio:
(a) (b) [
(a) Utente: Nome utente
(b) Password: Password
Conferma Password : Reinserire la password
scelta
(c) Email: Email per recupero password
(d) Cliccare su "Registra" e confermare con “OK”
(c) (d) -
c.5) Effettuare il Login (Utente senior) inserendo i parametri utilizzati in fase di registrazione (Punto c.4):
Esempio:
Utente: Nome utente utilizzato al punto (3 )
Password: Password utilizzata al punto (3 )
Cliccare su “Login” per accedere
c.6) Cliccare su "+Aggiungi" per inserire un profilo
7
.
c.7) Inserire i parametri di collegamento della telecamera IP
Esempio:
a) Nome dispositivo: (Es / CASA/ UFFICIO / ecc… )
b) Numero di serie : Seriale della telecamera IP
(Es: D7402xxxxxxxxxxxx)
c)
Utente dispositivo: Nome utente impostato sul dispositivo
(Deafult: admin)
d) Password dispositivo: Password utente impostata sul
dispositivo (Deafult: Lasciare il campo vuoto)
e) Cliccare su “Salva”
c.8) Cliccare su “Mostra Video”
c.9) Cliccare con il tasto destro del mouse sul nome impianto (Esempio: CASA)
Cliccare su “Mostra video in P2P”
per visualizzare le telecamere
Collegamento completato
Cliccare su
per attivare/disattivare la visualizzazione delle telecamere
8
.
d) Utilizzo Software SearchDevice:
- Ricerca IP , Visualizzazione IE in rete locale LAN e Modifica configurazione LAN (IP/Porte/etc..)
(Prima di procede collegare la Telecamera IP come mostrato a Pag.4 esempio 1)
d.1) Ricerca IP LAN telecamera
Avviare il software "SearchDevice" da un PC collegato in rete locale LAN
Il software effettuerà la scansione della rete LAN e visualizzerà i dispositivi IP collegati
(Telecamere IP /NVR /DVR LIFE con protocollo N9)
Impostazioni di Default:
L'indirizzo IP e i dati di configurazione riportati sono quelli assegnati dal Router ADSL tramite DHCP (se attivo )
Porta Web : 85 Porta Media: 9000
Se si utilizza un router con DHCP disattivato, l'indirizzo IP di default della telecamera sarà 192.168.2.234
d.1.1) Visualizzazione in rete locale LAN tramite IE
Verificare l'indirizzo "IP Address" e la " WebPort" come mostrato al paragrafo "d.1"
Es.: IP: 192.168.0.39 Porta Web: 85
Eseguire Internet Explorer e digitare sulla barra in alto:
http://"indirizzo IP":"Porta Web" -> Es.: http://192.168.0.39:85 (come mostrato sotto in figura)
Verrà visualizzata su schermo la finestra di login all'interfaccia Web:
Digitare i dati di accesso :
User name:
admin (default)
Password:
Lasciare il campo vuoto (default)
NB: Da cambiare solo se modificate.
Clicca su
per effettuare l'accesso
9
.
Collegamento completato:
Cliccare su
per attivare/disattivare la visualizzazione delle telecamere.
d.1.2) Modifica configurazione LAN (IP/Porte/etc..) tramite SearchDevice
Aprire il software "SearchDevice" (come indicato al paragrafo d.1)
Doppio click con tasto sinistro del mouse sull'indirizzo IP del dispositivo per modificare i parametri di rete
LAN della telecamera IP.
Si aprirà la finestra riportata in figura:
Tipo IP - Selezionare l'operazione da eseguire:
1) " To obtain IP address automatically "
Per attivare il DHCP sulla telecamera IP.
Cliccare "OK" per confermare.
Effettuare nuovamente la ricerca per verificare il nuovo
indirizzo IP assegnato vedi paragrafo "d.1"
2) " To restore the default IP address "
Per re-impostare i parametri LAN di default.
Cliccare "OK" per confermare.
3) " Use the following IP address "
Per impostare manualmente i parametri LAN
desiderati (come mostrato nell'esempio in figura).
Dopo aver inserito i dati cliccare "OK" per confermare.
10
.
Avvertenze
Eventuali modifiche apportate al dispositivo, non in accordo con il manuale utente, comporterebbero il
divieto all’utilizzo del dispositivo.
L’installazione deve essere effettuata da tecnici qualificati e deve rispettare tutte le normative locali.
PRECAUZIONI
EFFETTI
Utilizzare la telecamera solo in temperature
Non installare la telecamere ad estreme condizioni
comprese fra -10°C e 55°C. si raccomanda
ambientali
un’adeguata ventilazione se l’utilizzo avviene in
condizioni di alte temperature.
Non installare ed utilizzare la telecamera in ambienti Può abbassare notevolmente la qualità delle
ad alto tasso di umidità
immagini
Continui cambiamenti di luminosità o sfarfallii
Non installare la telecamera sotto instabili condizioni
potrebbero compromettere la qualità delle
di luce
immagini
Prestare molta attenzione a non lasciare impronte
Non toccare la lente anteriore della telecamera
sull’obiettivo, può compromettere la qualità della
ripresa.
Evitare urti e cadute, proteggere la telecamera dagli
Si potrebbero verificare malfunzionamenti
agenti fisici esterni
Non lasciare l’obiettivo della telecamera puntato su
Ciò potrebbe danneggiare il sensore CMOS
una luce fissa di notevole intensità
I liquidi contengono minerali, questi potrebbero
Non esporre la telecamera a qualsiasi tipo di liquido corrodere i circuiti interni, asciugare con un panno
asciutto immediatamente.
In caso di esposizione il CMOS potrebbe non
Non esporre la telecamera ad elementi radioattivi
funzionare.
Note
L’esposizione ad una intensa fonte di luce potrebbe causare aloni e striature.
Assicurarsi che l’alimentazione sia adeguata alla telecamera, prima di utilizzarla.
Alimentazione 12Vdc
- Al fine di evitare scosse elettriche o incendi, usare alimentatori certificati.
N.B.: Per una descrizione dettagliata delle funzioni della telecamera IP si rimanda l'utente alla consultazione del
manuale completo.
