Key Digital è un marchio statunitense specializzato nella gestione dei segnali audio e video digitali, in
particolare HDMI. Fondata dal famoso Mike Tsinberg, considerato il padre del DVD, l’azienda vanta anni
di esperienza nel mercato professionale e residenziale, oltre ad essere detentrice di numerosi brevetti.
Quello che rende veramente unica la soluzione Key Digital è l’approccio innovativo ai problemi di
incompatibilità tra i vari prodotti HDMI presenti sul mercato, ovvero la gestione dei protocolli HDCP
(protezione contenuti) e EDID (identificazione periferiche), che spesso sono la causa della “cattiva
reputazione” delle interfacce HDMI tra i system integrator.
Per risolvere questo problema, anziché dotare i propri dispositivi di più “chiavi digitali” per le interfacce
HDMI come gli altri produttori, Key Digital ha scelto il “Key Buffering”: un’unica chiave viene passata dalla
sorgente fino al display, anche in una catena di prodotti lunga, e la stessa sorgente “vede” solo l’apparecchio
successivo e non tutti gli altri. In questo modo il passaggio lungo la catena risulta molto più affidabile e
veloce: la commutazione della sorgente può essere effettuata in un tempo di circa 1-2s, contro i 12-20s
dei prodotti tradizionali. Questo rende possibile realizzare anche impianti HDMI molto evoluti e complessi.
Un problema di incompatibilità, come il mancato scambio di chiavi e la mancata visualizzazione
dell’immagine, spesso può essere risolto semplicemente inserendo un distributore Key Digital HDMI 1 a 2.
In una parola, One Key is All You Need: Key Digital.
Indice categorie Key Digital
Key Digital HDMI/DVI balun
Key Digital distributori/amplificatori VGA
Key Digital distributori/amplificatori HDMI/DVI
Key Digital switcher HDMI/DVI
Key Digital matrici HDMI/DVI
Key Digital processore video digitale
Key Digital cavi HDMI/DVI basic
Key Digital cavi HDMI/DVI premium
pag.
pag.
pag.
pag.
pag.
pag.
pag.
pag.
2
5
7
10
11
13
14
15
La garanzia sui prodotti Key Digital è di 24 mesi.
NOVEMBRE 2011
www.adeogroup.it
Key Digital
pag.
1

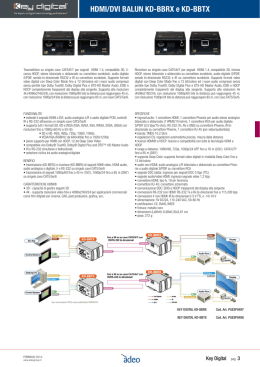

HDMI/DVI BALUN
Trasmettitore su singolo cavo CAT5/6/7 per segnali HDMI 1.4, compatibile 3D, licenza HDCP, stereo bilanciato o sbilanciato su connettore euroblock, audio digitale
S/PDIF, seriale bi-direzionale RS232 e IR su connettore euroblock. Supporta formati
video digitali con Deep Color Mode fino a 12 bit/colore ed i nuovi audio compressi
senza perdite tipo Dolby TrueHD, Dolby Digital Plus e DTS-HD Master Audio, EDID e
HDCP completamente trasparenti dal display alla sorgente. Supporta alte risoluzioni
4k (4096x2160/24), con risoluzione 1080p/60 bits la distanza può raggiungere 45 m,
con risoluzione 1080p/24 bits la distanza può raggiungere 85 m, con cavo CAT5/5e/6.
Ricevitore su singolo cavo CAT5/6/7 per segnali HDMI 1.4, compatibile 3D, licenza
HDCP, stereo bilanciato o sbilanciato su connettore euroblock, audio digitale S/PDIF,
seriale bi-direzionale RS232 e IR su connettore euroblock. Supporta formati video
digitali con Deep Color Mode fino a 12 bit/colore ed i nuovi audio compressi senza
perdite tipo Dolby TrueHD, Dolby Digital Plus e DTS-HD Master Audio, EDID e HDCP
completamente trasparenti dal display alla sorgente. Supporta alte risoluzioni 4k
(4096x2160/24), con risoluzione 1080p/60 bits la distanza può raggiungere 45 m,
con risoluzione 1080p/24 bits la distanza può raggiungere 85 m, con cavo CAT5/5e/6.
FUNZIONALITA’
• estende il segnale HDMI o DVI, audio analogico L/R o uadio digitale PCM, controlli
IR e RS-232 attraverso un singolo cavo CAT5/5e/6
• supporta tutti i formati SD, HD e VESA (VGA, SVGA, XGA, WXGA, SXGA, UXGA) con
risoluzioni fino a 1080p (60 Hz e 50 Hz)
• SD e HD: 480i, 480p, 720p, 1080i, 1080p
• VESA/VGA (RGBHV): da 640x480p fino a 1920x1200p
• pieno supporto per HDMI con HDCP, 12-bit Deep Color Video
• compatibile con Dolby® TrueHD, Dolby® Digital Plus and DTS™-HD Master Audio
• IR e RS-232 simultanei e bidirezionali
• selezione ciclica tra audio analogico/digitale
SPECIFICHE
• ingrssi/uscite: 1 connettore HDMI, 1 connettore Phoenix per audio stereo analogico
bilanciato o sbilanciato (1 VRMS/10 kohm), 1 connettore RCA per audio digitale
S/PDIF (0,5 Vpp/75 ohm), RS-232 (Tx, Rx e GND) su connettore Phoenix, IR bidirezionale su connettore Phoenix, 1 connettore RJ-45 (per video/audio/data)
• banda: TMDS 10,2 Gb/s
• regolazioni EQ: regolazioni automatiche precise, misura della distanza
• licenze HDMI® e HDCP: licenze e compatibilità con tutte le tecnologie HDMI e
HDCP
• range e distanze: 1080i/60, 720p, 1080p/24 UTP fino a 76 m (250’). CAT6 UTP
fino a 85 m (280’)
• supporta Deep Color: supporta formati video digitali in modalità Deep Color fino a
12 bit/colore
• audio non HDMI: audio analogico L/R bilanciato o sbilanciato su connettore Phoenix o audio digitale S/PDIF su connettore RCA
• segnale DDC (data): ingresso per segnali DDC 5 Vpp (TTL)
• segnale audio/video HDMI: ingresso segnale video 1,2 Vpp
• connettore HDMI: tipo A, 19 pin femmina
• connettore RJ-45: connettore schermato
• comunicazione DDC: EDID e HDCP trasparenti dal display alla sorgente
• connessioni RS-232 non HDMI: RS-232 Tx e Rx bi-direzionali fino a 115.200 bps
• connessioni Ir non HDMI: IR bi-direzionale 0-5 V TTL o -10-10 V
• alimentazione: 5V DC/2A, 110-240 VAC, 50-60 Hz
• certificazioni: CE, RoHS, WEEE
• finitura: metallo nero
• dimensioni (LxWxH): 6,98x6,35x3,81 cm
• peso: 272 g
BENEFICI
• trasmissione (KD-BBTX) e ricezione (KD-BBRX) di segnali HDMI video, HDMI audio,
audio analogico o digitale, Ir e RS-232 su singolo cavo CAT5/5e/6
• trasmissione di segnali 1080p/60 fino a 45 m (150’), 1080p/24 fino a 85 m (280’)
su singolo cavo CAT5/5e/6
CARATTERISTICHE HDMI®
• 3D - capacità di gestire seganli 3D
• 4K - supporta risoluzioni video fino a 4096x2160/24 per applicazioni commerciali
come film difgitali per cinema, CAD, post produzioni, grafica, ecc.
Key Digital
pag.
2
NOVEMBRE 2011
www.adeogroup.it
HDMI/DVI BALUN
Trasmettitore e ricevitore su doppio cavo UTP CAT5, 5e o CAT6 per segnali HDMI 1.4, licenza HDCP, compatibile 3D. Supporta formati video digitali con Deep Color Mode fino a
12 bit/colore ed i nuovi audio compressi senza perdite tipo Dolby TrueHD, Dolby Digital Plus e DTS-HD Master Audio. Supporta alte risoluzioni 4k (4096x2160/24), con risoluzione
1080p/60 bits la distanza può raggiungere 45 m, con risoluzione 1080p/24 bits la distanza può raggiungere 85 m, con cavo CAT5/5e/6.
FUNZIONALITA’
• KD-CATHD contiene 1 trasmettitore KD-CATHDTX e 1 ricevitore KD-CATHDRX
• supporta tutti i formati SD, HD e VESA (VGA, SVGA, XGA, WXGA, SXGA, UXGA) con
risoluzioni fino a 1080p (60 Hz e 50 Hz)
• SD e HD: 480i, 480p, 720p, 1080i, 1080p
• VESA/DVI: da 640x480p fino a 1920x1200p
• pieno supporto per HDMI con HDCP 1.3a/b, 12-bit Deep Color Video
• compatibile con Dolby® TrueHD, Dolby® Digital Plus and DTS™-HD Master Audio
BENEFICI
• trasmissione (KD-CATHDTX) e ricezione (KD-CATHDRX) di segnali HDMI su doppio
cavo CAT5/6/7
• trasmissione di segnali 1080p/60 fino a 45 m (150’), 1080p/24 fino a 85 m (280’)
• compatibile con tutte le risoluzioni video
NOVEMBRE 2011
www.adeogroup.it
SPECIFICHE
• ingressi: KD-CATHDTX - 1 connettore HDMI. KD-CATHDRX - 2 connettori RJ-45
• uscite: KD-CATHDTX - 2 connettori RJ-45. KD-CATHDRX - 1 connettore HDMI
• banda: TMDS 10,2 Gb/s
• regolazioni EQ: regolazioni automatiche
• standard HDMI: supporta HDMI1.3+, HDMI1.2, HDMI1.1, DVI1.1, HDCP e audio
• range e distanze, singolo cavo: (1080i/60, 720p, 1080p/24) UTP 85 m (280’), STP
91 m (300’)
• supporta Deep Color: supporta formati video digitali in modalità Deep Color fino a
12 bit/colore
• compatibile con Dolby® TrueHD, Dolby® Digital Plus and DTS™-HD Master Audio
• segnale DDC (data): ingresso per segnali DDC 5 Vpp (TTL)
• segnale audio/video HDMI: ingresso segnale video 1,2 Vpp
• connettore HDMI: tipo A, 19 pin femmina
• connettore RJ-45: connettore schermato
• comunicazione DCC: EDID e HDCP trasparenti dal display alla sorgente
• alimentazione: esterna, 5V DC/1A, 110-240 VAC, 50-60 Hz
• certificazioni: CE, RoHS, WEEE
• finitura: metallo nero
• dimensioni (LxWxH): 8,89x4,44x2,54 cm
• peso: 454 g
Key Digital
pag.
3
HDMI/DVI BALUN
Trasmettitore e ricevitore su singolo cavo STP CAT6 per segnali HDMI 1.4, licenza HDCP, compatibile 3D. Supporta i nuovi audio compressi senza perdite tipo Dolby TrueHD, Dolby
Digital Plus e DTS-HD Master Audio. Supporta alte risoluzioni 4k (4096x2160/24).
Modello KD-CATHD500: risoluzione 1080p/60 bits la distanza può raggiungere i 300‘ (91 m).
Modello KD-CATHD500FW: risoluzione 1080p/24 bits la distanza può raggiungere i 500‘ (152 m).
FUNZIONALITA’
• auto regolazione feedback, equalizzazione e amplificazione dipendono dalla
lunghezza del cavo utilizzato
• libreria EDID interna con 10 configurazioni di cui una nativa per qualsiasi ingresso/
uscita
• IR bi-direzionale, RS-232 e Ethernet per controlli esterni
• pieno supporto segnali 12-bit Deep Color Video
• compatibile con Dolby® TrueHD, Dolby® Digital Plus and DTS™-HD Master Audio
BENEFICI
• combinazione dei segnali HDMI/DVI, IR, RS-232 e Ethernet su singolo cavo STP
CAT6
• connettore HDMI passante sul trasmettitore per ulteriore periferica fino a 20’ (6 m)
• supporta tecnologia HD Base T®
CARATTERISITICHE HDMI 1.4
• compatibilità 3D
• supporto risoluzione 4K 4096x2160/24
SPECIFICHE TECNICHE
• ingressi TX - 1 connettore HDMI - 1 seriale IR Rx - 1 RS-232 - 1 TCP/IP
• uscite TX - 1 CAT6 STP - 1 HDMI pass trough - 1 seriale IR Tx
• ingressi RX - 1 CAT6 STP - 1 seriale IR Rx
• uscite RX - 1 connettore HDMI - 1 seriale IR Tx - 1 RS-232 - 1 TCP/IP
• licenze HDMI e HDCP: licenze e compatibilità con tutte le tecnologie HDMI e HDCP
• KD-CATHD500 link e range: 1080p/60, 1920x1200 CAT6 STP fino a 300’ (91 m);
per 1080i/60; 720p; 1080p/24 CAT6 STP 300’ (91 m)
• KD-CATHD500FW link e range: single link: 1080p/24; 1080i/60; 720p; 480p;
480i CAT6 STP fino a 500’ (152 m)
• segnale DDC (data): ingresso per segnali DDC 5 Vpp (TTL)
• segnale audio/video HDMI: ingresso segnale video 1,2 Vpp
• connettore HDMI: tipo A, 19 pin femmina
• connettore RJ-45: connettore schermato
• connettore RJ-45: Ethernet TCP/IP Base T RJ45
• connettore IR: mini jack da 3,5 mm
• connettore RS-232: D-Sub 9
• comunicazione I2C: EDID e HDCP bi-direzionale e trasparenti dal display alla
sorgente
GENERALE
• alimentazione: esterna, 5V DC/2A, 110-240 VAC, 50-60 Hz
• consumi: Tx - 2,5 W, Rx - 5 W
• certificazioni: CE, RoHS, WEEE
• finitura: metallo nero
• dimensioni (LxWxH): 15,24x10,41x3,04 cm
• peso: 454 g
Key Digital
pag.
4
NOVEMBRE 2011
www.adeogroup.it
DISTRIBUTORI/AMPLIFICATORI VGA
Distributore/amplificatore 1x4 di segnali VGA/Component a audio stereo/mono su 4
cavi CAT5/6/7 fino a 328 m. Segnali component (YPrPb): 480i, 480p, 720p, 1080i,
segnali VGA (RGBHV): da 640x480p a 1920x1200p, piena integrazione con il prodotto
Key Digital KD-CVARX.
Distributore/amplificatore 1x8 di segnali VGA/Component a audio stereo/mono su 8
cavi CAT5/6/7 fino a 328 m. Segnali component (YPrPb): 480i, 480p, 720p, 1080i,
segnali VGA (RGBHV): da 640x480p a 1920x1200p, piena integrazione con il prodotto
Key Digital KD-CVARX.
FUNZIONALITA’
• distributore segnali video VGA/component e audio stereo o mono su 4 (KD-CATDA4TX) o 8 (KD-CATDA8TX) uscite CAT5/6/7 fino a 328 m (1.000’)
• supporta tutti i formati SD, HD e VESA (VGA, SVGA, XGA, WXGA, SXGA, UXGA) con
risoluzioni fino a 1080p (60 Hz e 50 Hz)
• component (YPrPb): 480i, 480p, 720p, 1080i
• VGA (RGBHV): da 640x480p fino a 1920x1200p
SPECIFICHE
• ingresso: 1 VGA/UXGA 1 Vpp/75 ohm su connettore HD15 maschio, YPbPr 1
Vpp/75 ohm su tre connettori RCA femmina, 1 audio stereo analogico sbilanciato 0
dBu/1 kohm 0,5 V/75 ohm su connettore Jack femmina da 3,5 mm
• uscite: 4 (KD-CATDA4TX) o 8 (KD-CATDA8TX) uscite su connettore RJ-45 schermato
• massimo livello video d’ingresso: VGA o YPrPb 1,2Vpp su 75 ohm
• massimo livello video d’uscita: VGA o YPrPb 1,2Vpp su 75 ohm
• risoluzione: fino a UXGA 1080p
• perdita: -19 dB
• regolazioni guadagno ed equalizzazione (Rx): manuale tramite due potenziometri
(guadagno, EQ) per lunghezze di cavo CAT5 fino a 238 m (1.000’) su balun KDCVARX
• rapporto segnale rumore video: 58 dB RMS non ponderato, 65 dB RMS a 5 MHz
ponderato, EQ ottimale
• Fattore K: 0,22% a EQ ottimale
• isolazione video (crosstalk): -45 dB a 5 MHz
• massimo livello audio analogico d’ingresso: 4 dBu su 50 kohm
• massimo livello audio analogico d’uscita: 4 dBu su 150 kohm
• banda audio: 20 Hz- 20 kHz, 0 dBu
• TND + rumore: 0,33% a 0 dBu a 1 kHz
• risoluzione della conversione: 24 bit
• alimentazione: esterna 5 V/1 A
• certificazioni: CE, RoHS, WEEE
• finitura: metallo nero
• dimensioni (LxWxH): 17,78x8,89x3,81 cm
• peso: 454 g
BENEFICI
• distribuzione di sorgenti video VGA/component a audio stereo o mono su 4
(KD-CATDA4TX) o 8 (KD-CATDA8TX) display fino a 238 m (1.000’) su singolo cavo
CAT5/6/7
• compatibilità solo con sorgenti VGA o component e con tutte le risoluzioni
• piena integrazione con il modello Key Digital KD-CVARX
ESPANSIONI
• espansione fino a 8 unità, supporta la distribuzione fino a 32 (KD-CATDA4TX) o 64
(KD-CATDA8TX) display quando vengono utilizzati i cavi di espansione Key Digital
NOVEMBRE 2011
www.adeogroup.it
Key Digital
pag.
5
DISTRIBUTORI/AMPLIFICATORI VGA
Ricevitore su singolo cavo CAT5/6/7 per segnali VGA e component, audio stereo o mono su connettore jack da 3,5 mm, fino 304 m. Supporta tutte le risoluzioni SD, HD e VESA
(VGA, SVGA, XGA, WXGA, SXGA, UXGA), risoluzioni fino a 1080p (60Hz e 50Hz) SD e HD: 480i, 480p, 720p, 1080i, 1080p, VESA/VGA (RGBHV): da 640x480p a 1920x1200p.
Il KD-CATCVA è un kit formato da un trasmettitore KD-CVATX e da un ricevitore KD-CVARX.
FUNZIONALITA’
• supporta tutti i formati SD, HD e VESA (VGA, SVGA, XGA, WXGA, SXGA, UXGA) con
risoluzioni fino a 1080p (60 Hz e 50 Hz)
• SD e HD: 480i, 480p, 720p, 1080i, 1080p
• VESA/VGA (RGBHV): da 640x480p fino a 1920x1200p
• incluso adattatore per video component
• regolazioni tramite potenziometro dell’equalizzazione, guadagno video, switch audio
• supporta audio stereo o mono su connettore Jack da 3,5 mm
BENEFICI
• ricezione di segnali video VGA (RGBHV) o component (YPbPr) su singolo cavo
CAT5/6/7 fino a 304 m (1.000’)
• supporta segnale audio stereo o mono su singolo cavo CAT5/6/7 fino a 304 m
(1.000’)
Key Digital
pag.
6
SPECIFICHE
• ingressi/uscite: 1 Vpp/75 ohm VGA/UXGA su connettore HD15 maschio, 1 Vpp/75
ohm YPbPr su tre connettori RCA, 1 0 dBu/1kohm 0,5V/75 ohm audio stereo bilanciato o sbilanciato su connettore Jack da 3,5 mm femmina, 1 RJ-45 schermato
• risoluzione: fino a UXGA, 1080p
• regolazioni guadagno e EQ: manuale con due potenziometri (guadagno, EQ) per
lunghezze cavi CAT5 fino a 304 m (1.000’)
• fattore K: 0,22% con EQ ottimale
• isolazione video (crosstalk): -45 dB a 5 MHz
• massimo livello audio d’ingresso/uscita: 4 dBu su AC (ingresso), 4 dBu su DC
(uscita)
• banda audio: 20 Hz-20 kHz a 0 dBu
• conversione audio analogico: 48 kHz
• risoluzione conversione: 24 bit
• alimentazione: esterna, 5V DC/1A
• certificazioni: CE, RoHS, WEEE
• dimensioni (LxWxH): 5,08x6,45x2,54 cm
• peso: 227 g
NOVEMBRE 2011
www.adeogroup.it
AMPLIFICATORI HDMI/DVI
Amplificatore HDMI/DVI con un ingresso e una uscite. compatibile 3D, licenza HDCP, supporta formati video digitali con Deep Color Mode fino a 12 bit/colore ed i nuovi audio
compressi senza perdite tipo Dolby TrueHD, Dolby Digital Plus e DTS-HD Master Audio, default EDID per sistemi 1080i o 1080P (EDID Control). Supporta alte risoluzioni 4k
(4096x2160/24), supporta cascata fino ad un massimo di 3 KD-HDDA1x1.
FUNZIONALITA’
• ripete la risoluzione 1080p fino a 65’ (20 m)
• supporta tutti i formati SD, HD e VESA (VGA, SVGA, XGA, WXGA, SXGA, UXGA) con
risoluzioni fino a 1080p (60 Hz e 50 Hz)
• SD e HD: 480i, 480p, 720p, 1080i, 1080p
• VESA/DVI: da 640x480p fino a 1920x1200p
• controllo EDID con libreria interna di 10 configurazioni EDID
• auto regolazione dell’equalizzazione, buffering e amplificazione
BENEFICI
• cascata fino a 3 KD-HDDA1x1
• librerie EDID integrate per il passaggio dei segnali 3D
• estende il segnale HDMI/DVI per lunghi tratti
• compatibile con Dolby® TrueHD, Dolby® Digital Plus and DTS™-HD Master Audio
• design ultra sottile per varie applicazioni
CARATTERISTICHE HDMI®
• 3D - capacità di gestire seganli 3D
• 4K - supporta risoluzioni video fino a 4096x2160/24 per applicazioni commerciali
come film difgitali per cinema, CAD, post produzioni, grafica, ecc.
• HDMI Ethernet Channel - Ethernet da 100 Mb/s tra i due connettori HDMI
• ARC - ritorno dell’audio dal display alla sorgente di amplificazione
NOVEMBRE 2011
www.adeogroup.it
SPECIFICHE
• ingresso: 1 HDMI/DVI
• uscite: 1 HDMI/DVI
• banda: TMDS 10,2 Gb/s TMDS
• segnale DDC (data): 5 Vpp (TTL)
• licenze HDCP e HDMI®: licenze e compatibilità con tutte le tecnologie HDMI e
HDCP
• segnale audio/video HDMI: 1,2 Vpp
• connettore HDMI: tipo A, 19 pin femmina
• comunicazione DDC: EDID e HDCP bi-direzionali e trasparenti dalla destinazione
alla sorgente
• controllo EDID: solo per uscite attive connesse in HDMI
• alimentazione: 5 V DC/2 A, 100-240 VAC, 50-60 Hz
GENERALI
• certificazioni: CE, RoHS, WEEE
• montaggio: alette incluse
• finitura: metallo nero
• dimensioni (LxWxH): 9,4x6,35x2,54 cm
• peso: 113 g
Key Digital
pag.
7
DISTRIBUTORI/AMPLIFICATORI HDMI/DVI
Distributore HDMI/DVI con un ingresso e 2 uscite. compatibile 3D, licenza HDCP, supporta formati video digitali
con Deep Color Mode fino a 12 bit/colore ed i nuovi
audio compressi senza perdite tipo Dolby TrueHD, Dolby
Digital Plus e DTS-HD Master Audio, default EDID per
sistemi 1080i o 1080P (EDID Control). Supporta alte
risoluzioni 4k (4096x2160/24), supporta cascata fino
ad un massimo di 64 uscite. Controllo seriale RS232.
Distributore HDMI/DVI con un ingresso e 3 uscite. compatibile 3D, licenza HDCP, supporta formati video digitali
con Deep Color Mode fino a 12 bit/colore ed i nuovi
audio compressi senza perdite tipo Dolby TrueHD, Dolby
Digital Plus e DTS-HD Master Audio, default EDID per
sistemi 1080i o 1080P (EDID Control). Supporta alte
risoluzioni 4k (4096x2160/24), supporta cascata fino
ad un massimo di 64 uscite. Controllo seriale RS232.
FUNZIONALITA’
• distributore 1 sorgente HDMI/DVI su 2/3/4 uscite HDMI/DVI
• supporta tutti i formati SD, HD e VESA (VGA, SVGA, XGA, WXGA, SXGA, UXGA) con
risoluzioni fino a 1080p (60 Hz e 50 Hz)
• SD e HD: 480i, 480p, 720p, 1080i, 1080p
• VESA/DVI: da 640x480p fino a 1920x1200p
• controllo EDID con libreria interna di 6 default HDMI
• auto sensing per la presenza dei segnali e commutazione sugli ingressi attivi
BENEFICI
• cascata fino a 64 uscite o display
• default EDID per sistemi a 1080i o 1080p (controllo EDID™)
• stato dell’uscita disponibile su RS-232
• supporto per HDMI 1.3a/b, HDCP, 12 bit Deep Color Video
• compatibile con Dolby® TrueHD, Dolby® Digital Plus and DTS™-HD Master Audio
CARATTERISTICHE HDMI®
• 3D - capacità di gestire seganli 3D
• 4K - supporta risoluzioni video fino a 4096x2160/24 per applicazioni commerciali
come film difgitali per cinema, CAD, post produzioni, grafica, ecc.
Key Digital
pag.
8
Distributore HDMI/DVI con un ingresso e 4 uscite. compatibile 3D, licenza HDCP, supporta formati video digitali
con Deep Color Mode fino a 12 bit/colore ed i nuovi
audio compressi senza perdite tipo Dolby TrueHD, Dolby
Digital Plus e DTS-HD Master Audio, default EDID per
sistemi 1080i o 1080P (EDID Control). Supporta alte
risoluzioni 4k (4096x2160/24), supporta cascata fino
ad un massimo di 64 uscite. Controllo seriale RS232.
SPECIFICHE
• ingresso: 1 HDMI
• uscite: 2/3/4 HDMI
• banda: TMDS 10,2 Gb/s
• single link: 1080p/60, 12 bit Color Depth, 1920x1200 max
• segnale DDC (data): segnale d’ingresso DDC 5 Vpp (TTL)
• licenze HDMI® e HDCP: licenze e compatibilità con tutte le tecnologie HDMI e
HDCP
• segnale audio/video HDMI: segnale video d’ngresso 1,2 Vpp
• connettore HDMI: tipo A, 19 pin femmina
• comunicazione DDC: EDID e HDCP bi-direzionali e trasparenti dalla destinazione
alla sorgente
• controllo EDID: solo per uscite attive connesse in HDMI o dalla libreria interna di 6
HDMI di default
• alimentazione: 5 V DC/2 A, 100-240 VAC, 50-60 Hz
• certificazioni: CE, RoHS, WEEE
• montaggio a rack: 1U e alette incluse
• finitura: metallo nero
• dimensioni (LxWxH): 24,59x10,16x4,44 cm
• peso: 681 g
NOVEMBRE 2011
www.adeogroup.it
DISTRIBUTORI/AMPLIFICATORI HDMI/DVI
Distributore HDMI/DVI con un ingresso e 8 uscite. compatibile 3D, licenza HDCP, supporta formati video digitali con Deep Color Mode fino a 12 bit/colore ed i nuovi audio
compressi senza perdite tipo Dolby TrueHD, Dolby Digital Plus e DTS-HD Master Audio, default EDID per sistemi 1080i o 1080P (EDID Control). Supporta alte risoluzioni 4k
(4096x2160/24), supporta cascata fino ad un massimo di 64 uscite. Controllo seriale RS232.
FUNZIONALITA’
• distributore 1 sorgente HDMI/DVI su 8 uscite HDMI/DVI
• supporta tutti i formati SD, HD e VESA (VGA, SVGA, XGA, WXGA, SXGA, UXGA) con
risoluzioni fino a 1080p (60 Hz e 50 Hz)
• SD e HD: 480i, 480p, 720p, 1080i, 1080p
• VESA/DVI: da 640x480p fino a 1920x1200p
• controllo EDID con libreria interna di 6 default HDMI
• auto sensing per la presenza dei segnali e commutazione sugli ingressi attivi
BENEFICI
• cascata fino a 64 uscite o display
• default EDID per sistemi a 1080i o 1080p (controllo EDID™)
• stato dell’uscita disponibile su RS-232
• supporto per HDMI 1.3a/b, HDCP, 12 bit Deep Color Video
• compatibile con Dolby® TrueHD, Dolby® Digital Plus and DTS™-HD Master Audio
CARATTERISTICHE HDMI®
• 3D - capacità di gestire seganli 3D
• 4K - supporta risoluzioni video fino a 4096x2160/24 per applicazioni commerciali
come film difgitali per cinema, CAD, post produzioni, grafica, ecc.
NOVEMBRE 2011
www.adeogroup.it
SPECIFICHE
• ingresso: 1 HDMI
• uscite: 8 HDMI
• banda: TMDS 10,2 Gb/s
• single link: 1080p/60, 12 bit Color Depth, 1920x1200 max
• segnale DDC (data): segnale d’ingresso DDC 5 Vpp (TTL)
• licenze HDMI® e HDCP: licenze e compatibilità con tutte le tecnologie HDMI e
HDCP
• segnale audio/video HDMI: segnale video d’ngresso 1,2 Vpp
• connettore HDMI: tipo A, 19 pin femmina
• comunicazione DDC: EDID e HDCP bi-direzionali e trasparenti dalla destinazione
alla sorgente
• controllo EDID: solo per uscite attive connesse in HDMI o dalla libreria interna di 6
HDMI di default
• alimentazione: 5 V DC/2 A, 100-240 VAC, 50-60 Hz
• certificazioni: CE, RoHS, WEEE
• montaggio a rack: 1U e alette incluse
• finitura: metallo nero
• dimensioni (LxWxH): 43,18x10,16x4,44 cm
• peso: 1,45 kg
Key Digital
pag.
9
SWITCHER HDMI/DVI
Switcher HDMI con 2 ingressi e un’uscita. Compatibile
3D, licenza HDCP, supporta formati video digitali con
Deep Color Mode fino a 12 bit/colore ed i nuovi audio compressi senza perdite tipo Dolby TrueHD, Dolby
Digital Plus e DTS-HD Master Audio, default EDID per
sistemi 1080i o 1080P (EDID Control). Supporta alte
risoluzioni 4k (4096x2160/24), controllo seriale RS232,
seriale IR, pulsanti frontali, ricevitore IR.
Switcher HDMI con 3 ingressi e un’uscita. Compatibile
3D, licenza HDCP, supporta formati video digitali con
Deep Color Mode fino a 12 bit/colore ed i nuovi audio compressi senza perdite tipo Dolby TrueHD, Dolby
Digital Plus e DTS-HD Master Audio, default EDID per
sistemi 1080i o 1080P (EDID Control). Supporta alte
risoluzioni 4k (4096x2160/24), controllo seriale RS232,
seriale IR, pulsanti frontali, ricevitore IR.
FUNZIONALITA’
• switcher digitale 2/3/4 ingressi HDMI su 1 uscita HDMI
• supporta tutti i formati SD, HD e VESA (VGA, SVGA, XGA, WXGA, SXGA, UXGA) con
risoluzioni fino a 1080p (60 Hz e 50 Hz)
• SD e HD: 480i, 480p, 720p, 1080i, 1080p
• VESA/DVI: da 640x480p fino a 1920x1200p
• controllo EDID con libreria interna di 6 default HDMI
• auto sensing per la presenza dei segnali e commutazione sugli ingressi attivi
BENEFICI
• unità indirizzabili, fino a 20 unità per sistema
• default EDID per sistemi a 1080i o 1080p (controllo EDID™)
• supporto HDMI con HDCP, 12 bit Deep Color Video
• compatibile con Dolby® TrueHD, Dolby® Digital Plus and DTS™-HD Master Audio
• selezione ingressi frontale, tramite IR e RS-232. Supportato dalla maggior parte
dei sistemi do controllo come AMX®, Colorado vNet®, Control4®, Crestron®,
HomeLogic™, lifeIware™, RTI®, Savant, Universal®, Xantech®
CARATTERISTICHE HDMI®
• 3D - capacità di gestire seganli 3D
• 4K - supporta risoluzioni video fino a 4096x2160/24 per applicazioni commerciali
come film difgitali per cinema, CAD, post produzioni, grafica, ecc.
Key Digital
pag.
10
Switcher HDMI con 4 ingressi e un’uscita. Compatibile
3D, licenza HDCP, supporta formati video digitali con
Deep Color Mode fino a 12 bit/colore ed i nuovi audio compressi senza perdite tipo Dolby TrueHD, Dolby
Digital Plus e DTS-HD Master Audio, default EDID per
sistemi 1080i o 1080P (EDID Control). Supporta alte
risoluzioni 4k (4096x2160/24), controllo seriale RS232,
seriale IR, pulsanti frontali, ricevitore IR.
SPECIFICHE
• ingressi: 2/3/4 HDMI
• uscita: 1 HDMI
• banda: TMDS 10,2 Gb/s
• single link: 1080p/60, 12 bit Color Depth, 1920x1200 max
• segnale DDC (data): segnale d’ingresso DDC 5 Vpp (TTL)
• licenze HDMI® e HDCP: licenze e compatibilità con tutte le tecnologie HDMI e
HDCP
• segnale audio/video HDMI: segnale video d’ngresso 1,2 Vpp
• connettore HDMI: tipo A, 19 pin femmina
• comunicazione DDC: EDID e HDCP bi-direzionali e trasparenti dalla destinazione
alla sorgente
• controllo EDID: solo per uscite attive connesse in HDMI o dalla libreria interna di 6
HDMI di default
• alimentazione: 5 V DC/2 A, 100-240 VAC, 50-60 Hz
• certificazioni: CE, RoHS, WEEE
• montaggio a rack: 1U e alette incluse
• finitura: metallo nero
• dimensioni (LxWxH): 39,37x11x4,44 cm
• peso: 681 g
NOVEMBRE 2011
www.adeogroup.it
MATRICI HDMI/DVI
Matrice HDMI/DVI con 4 ingressi e 4 uscite via HDMI e CAT5/5e/6, compatibile 3D, licenza HDCP, supporta nuovi audio compressi senza perdite tipo Dolby TrueHD, Dolby Digital
Plus e DTS-HD Master Audio, default EDID per sistemi 1080i o 1080P (EDID Control). Supporta alte risoluzioni 4k (4096x2160/24). Controllo seriale RS232.
FUNZIONALITA’
• pieno switching di 6 matrici indipendenti: video, audio analogico, audio digitale,
audio HDMI, controllo seriale RS-232 e IR bidirezionale
• supporta tutti i formati SD, HD e VESA (VGA, SVGA, XGA, WXGA, SXGA, UXGA) con
risoluzioni fino a 1080p (60 Hz e 50 Hz)
• SD e HD: 480i, 480p, 720p, 1080i, 1080p
• VESA/DVI (RGBHV): da 640x480p fino a 1920x1200p
• ingresso/uscita configurabile usando slot intercambiabili inclusi: 1x7, 2x6, 3x5,
4x4, 5x3, 6x2 o 7x1
• supporto compressione audio digitale: Dolby® TrueHD, Dolby® Digital Plus e
DTS™ HD Master Audio
• controllo EDID con libreria interna di 6 default HDMI, in più EDID nativo per qualisasi periferica di uscita/display
BENEFICI
• trasmissione 1080p/60 Hz fino a 150’ (45,72 m)
• video, audio, IR e RS-232 distribuiti via singolo cavo CAT5/5e/6
• equalizzazione automatica su cavo CAT5
• 8 uscite attive (4 HDMI/DVI e CAT5) per integrazioni flessibili
• IR seriale, IR ottico, controllo frontale e RS-232. Supportato dalla maggior parte dei
sistemi di controllo come Control4®, AMX®, Colorado vNet®, Crestron®, HomeLogic™, lifeIware™, RTI®, Savant, Universal®, Xantech®
SPECIFICHE
• ingresso/uscita: 1 HDMI, 1 CAT5 su connettore RJ45, audio stereo su connettore
RCA o audio digitale su 1 connettore SPDIF o canale sinistro connettore RCA, 1 IR o
RS-232 su connettore Jack da 3,5 mm per slot
NOVEMBRE 2011
www.adeogroup.it
• configurazione: 8 slot
• banda: TMDS 10,2 Gb/s
• controllo: pulsanti su pannello frontale e LED, IR frontale, RS-232 Tx e Rx, operazioni bi-direzionali
• matrice audio/video: matrice video, matrice audio analogico, matrice audio digitale,
matrice audio HDMI
• controllo matrice RS-232: bi-direzionale con pieno controllo degli ingressi e delle
uscite
• controllo matrice IR: tutti gli ingressi/uscite possono essere commutati tra loro
• regolazione EQ: auto regolazione precisa, distanza misurata sul balun Rx o ingresso
CAT5
• link e range: 1080i/60, 720p, 1080p/24 UTP fino a 250’ (76,2 m). CAT6 UTP fino
a 280’ (85,34 m)
• Deep Color: formati video digitali in modalità Deep Color fino a 12 bit/colore
• licenze HDMI® e HDCP: licenze e compatibilità con tutte le tecnologie HDMI e
HDCP
• segnale DDC (data): segnale d’ingresso DDC 5 Vpp (TTL)
• segnale audio/video HDMI: segnale video d’ngresso 1,2 Vpp
• comunicazione DDC: EDID e HDCP bi-direzionali e trasparenti dalla destinazione
alla sorgente
GENERALI
• certificazioni: CE, RoHS, WEEE
• montaggio a rack: 2U½ e alette incluse
• finitura: metallo nero
• dimensioni (LxWxH): 20,95x15,24x8,89 cm
• peso: 1,9 kg
Key Digital
pag.
11
MATRICI HDMI/DVI
Matrice HDMI/DVI con 8 ingressi e 8 uscite via HDMI e CAT5/5e/6, compatibile 3D, licenza HDCP, supporta nuovi audio compressi senza perdite tipo Dolby TrueHD, Dolby Digital
Plus e DTS-HD Master Audio, default EDID per sistemi 1080i o 1080P (EDID Control). Supporta alte risoluzioni 4k (4096x2160/24). Controllo seriale RS232.
FUNZIONALITA’
• pieno switching di 3 matrici indipendenti: video, audio e controllo
• supporta tutti i formati SD, HD e VESA (VGA, SVGA, XGA, WXGA, SXGA, UXGA) con
risoluzioni fino a 1080p (60 Hz e 50 Hz)
• SD e HD: 480i, 480p, 720p, 1080i, 1080p
• VESA/DVI (RGBHV): da 640x480p fino a 1920x1200p
• ingresso/uscita configurabile usando slot intercambiabili inclusi: 1x15, 2x14, 3x13,
4x12, 5x11, 6x10, 7x9, 9x7, 10x6, 11x5, 12x4, 13x3, 14x2 e 15x1
• supporto compressione audio digitale: Dolby® TrueHD, Dolby® Digital Plus e
DTS™ HD Master Audio
• controllo EDID con libreria interna di 6 default HDMI, in più EDID nativo per qualisasi periferica di uscita/display
BENEFICI
• trasmissione 1080p/60 Hz fino a 140’ (42,67 m), 1080p/24, 1080i, 720p e
480i/p fino a 270’ (82,29) quando si usano i ricevitori balun KD-BBRX
• video, audio, IR e RS-232 distribuiti via singolo cavo CAT5/5e/6
• equalizzazione automatica su cavo CAT5
• 16 uscite attive (8 HDMI/DVI e CAT5) per integrazioni flessibili
• controllo volume, treble, bassi, bilanciamento e lyp,sync su tutte le uscite
• IR seriale, IR ottico, controllo frontale e RS-232. Supportato dalla maggior parte dei
sistemi di controllo come Control4®, AMX®, Colorado vNet®, Crestron®, HomeLogic™, lifeIware™, RTI®, Savant, Universal®, Xantech®
SPECIFICHE
• ingresso/uscita: 1 HDMI, 1 CAT5 su connettore RJ45, audio stereo su connettore
RCA o audio digitale su 1 connettore SPDIF o canale sinistro connettore RCA, 1 IR o
RS-232 su connettore Jack da 3,5 mm per slot
• configurazione: 8 slot per gli ingressi e 8 slot per le uscite in configurazione
standard
Key Digital
pag.
12
• banda: TMDS 10,2 Gb/s
• controllo: pulsanti su pannello frontale e LED, IR frontale, RS-232 Tx e Rx, operazioni bi-direzionali
• matrice audio/video: matrice video e matrice audio
• controllo matrice RS-232: bi-direzionale con pieno controllo degli ingressi e delle
uscite
• controllo matrice IR: tutti gli ingressi/uscite possono essere commutati tra loro
• controllo EDID: libreria interna con 8 codici EDID di default
• regolazione EQ: auto regolazione precisa, distanza misurata sul balun Rx o ingresso
CAT5
• link e range: single link range: 1080i/60, 1920x1200 max. UTP 140’ (42,67 m),
STP 1600’ (48,76 m). Per 1080i/60, 720p, 1080p/24 UTP 270’ (82,29 m), STP
280‘ (85,34 m)
• Deep Color: formati video digitali in modalità Deep Color fino a 12 bit/colore
• licenze HDMI® e HDCP: licenze e compatibilità con tutte le tecnologie HDMI e
HDCP
• segnale DDC (data): segnale d’ingresso DDC 5 Vpp (TTL)
• segnale audio/video HDMI: segnale video d’ngresso 1,2 Vpp
• comunicazione I2C: EDID e HDCP bi-direzionali e trasparenti dalla destinazione alla
sorgente
• IR: IR modulato o non modulato, attivo e bi-direzionale 0-5 V TTL o -10 a +10 V
GENERALI
• certificazioni: CE, RoHS, WEEE
• montaggio a rack: 3U e alette incluse
• finitura: metallo nero
• dimensioni (LxWxH): 44,45x23,49x13,33 cm
• peso: 6,35 kg
• accessori: telecomando IR, 16 cavi clip HDMI, cavo USB
NOVEMBRE 2011
www.adeogroup.it
PROCESSORE VIDEO
Processore video digitale; switcher; convertitore formati/standard e distributore centrale con conversione su HDMI; sorgenti da component, VGA, video composito e S-Video a
HDMI, component o VGA; convertirote da ingresso VGA a uscita component.
FUNZIONALITA’
• conversione ingressi VGA in uscite component
• scalare dalla risoluzione VGA/RGBHV a component
• up-conversione/down-conversione dei formati SD, HD, XGA, SXGA e WXGA da 480i
a 1080i su uscite HDMI/DVI o component/RGBHV con risoluzioni da 480i a 1080p
• supporta tutti i formati SD, HD e VESA (VGA, SXGA, WXGA) con risoluzioni fino a
1080p:
SD, HD e VESA (VGA, SXGA, WXGA) fino a 1080p
• conversioni: da NTSC a PAL, da HD-PAL a HD-NTSC
BENEFICI
• entrambe le uscite video analogiche e HDMI possono essere attive simultaneamente con sorgenti VGA, component o non HDCP HDMI/DVI
• conversione frame rate da 50 Hz a 60 Hz e da 60 Hz a 50 Hz
• IR ottico, controllo frontale, on screen display, codici discreti e RS-232. Supportato
dalla maggior parte dei sistemi di controllo come Control4®, AMX®, Colorado
vNet®, Crestron®, HomeLogic™, lifeIware™, RTI®, Savant, Universal®, Xantech®
SPECIFICHE
• ingressi: 1 HDMI (DVI-D) su connettore HDMI, 1 CAT5 su connettore RJ45, audio
stereo su connettore RCA o audio digitale su 1 connettore SPDIF o canale sinistro
connettore RCA, 1 IR o RS-232 su connettore Jack da 3,5 mm per slot
• configurazione: 8 slot per gli ingressi e 8 slot per le uscite in configurazione
standard
• banda: TMDS 10,2 Gb/s
• controllo: pulsanti su pannello frontale e LED, IR frontale, RS-232 Tx e Rx, operazioni bi-direzionali
NOVEMBRE 2011
www.adeogroup.it
• matrice audio/video: matrice video e matrice audio
• controllo matrice RS-232: bi-direzionale con pieno controllo degli ingressi e delle
uscite
• controllo matrice IR: tutti gli ingressi/uscite possono essere commutati tra loro
• controllo EDID: libreria interna con 8 codici EDID di default
• regolazione EQ: auto regolazione precisa, distanza misurata sul balun Rx o ingresso
CAT5
• link e range: single link range: 1080i/60, 1920x1200 max. UTP 140’ (42,67 m),
STP 1600’ (48,76 m). Per 1080i/60, 720p, 1080p/24 UTP 270’ (82,29 m), STP
280‘ (85,34 m)
• Deep Color: formati video digitali in modalità Deep Color fino a 12 bit/colore
• licenze HDMI® e HDCP: licenze e compatibilità con tutte le tecnologie HDMI e
HDCP
• segnale DDC (data): segnale d’ingresso DDC 5 Vpp (TTL)
• segnale audio/video HDMI: segnale video d’ngresso 1,2 Vpp
• comunicazione I2C: EDID e HDCP bi-direzionali e trasparenti dalla destinazione alla
sorgente
• IR: IR modulato o non modulato, attivo e bi-direzionale 0-5 V TTL o -10 a +10 V
GENERALI
• certificazioni: CE, RoHS, WEEE
• montaggio a rack: 3U e alette incluse
• finitura: metallo nero
• dimensioni (LxWxH): 44,45x23,49x13,33 cm
• peso: 6,35 kg
• accessori: telecomando IR, 16 cavi clip HDMI, cavo USB
Key Digital
pag.
13
CAVI HDMI/DVI Basic
Cavo HDMI CL3 con velocità Super Sonic a 21 Gbps, connettore d’orato, 26 su 28 conduttori calibrati, preciso cablaggio interno.
Compatibilità 3D, supporta risoluzioni fino a 4096x2160/24, HDMI Ethernet Channel,
ARC, supporta Dolby® TrueHD, Dolby® Digital Plus e DTS™-HD Master Audio,
Key Digital
pag.
14
KD-HDB1.5
Cavo HDD M/M da 1,5’ (0,45 m).
KD-HDB3
Cavo HDD M/M da 3’ (0,91 m).
KD-HDB6
Cavo HDD M/M da 6’ (1,8 m).
KD-HDB9
Cavo HDD M/M da 9’ (2,7 m).
KD-HDB16
Cavo HDD M/M da 16’ (4,8 m).
KD-HDB25
Cavo HDD M/M da 25’ (7,6 m).
NOVEMBRE 2011
www.adeogroup.it
CAVI HDMI/DVI Premium
Cavo HDMI CL3 con velocità Super Sonic a 21 Gbps, connettore d’orato, 24 su 26 conduttori calibrati, preciso cablaggio interno. LED per determinare il corretto funzionamento
del connettore di trasmissione e quello di ricezione.
Compatibilità 3D, supporta risoluzioni fino a 4096x2160/24, HDMI Ethernet Channel,
ARC, supporta Dolby® TrueHD, Dolby® Digital Plus e DTS™-HD Master Audio,
KD-HDPC30
Cavo HDD M/M da 30’ (9,1 m).
KD-HDPC50
Cavo HDD M/M da 50’ (15,2 m).
KD-HDPC70
Cavo HDD M/M da 70’ (21,3 m).
NOVEMBRE 2011
www.adeogroup.it
Key Digital
pag.
15
