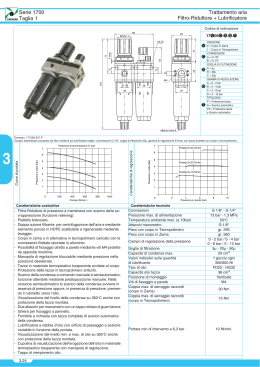

Trattamento aria
Filtro + Riduttore + Lubrificatore - Taglia 1
Caratteristiche costruttive e funzionali
Caratteristiche tecniche
Connessioni
- Corpo in zama o in alternativa in tecnopolimero
caricato con le connessioni filettate riportate in
ottone.
- Possibilità di fissaggio diretto a parete mediante
viti M4 protette da apposite mostrine.
- Tazze in materiale termoplastico trasparente
avvitate al corpo.
- Protezione delle tazze in tecnopolimero antiurto.
- Filtro a doppia azione filtrante: per centrifugazione
dell'aria e mediante elemento poroso in HDPE
sostituibile e rigenerabile mediante lavaggio.
- Scarico della condensa a comando manuale e
semiautomatico; funzione ottenibile mediante
predisposizione manuale. Nella versione
semiautomatica lo scarico della condensa avviene
in assenza di pressione oppure, in presenza di
pressione, premendo il rubinetto verso l'alto.
- Visualizzazione del livello della condensa su 360°
anche con protezione della tazza montata.
- Riduttore di pressione a membrana con scarico
della sovrappressione (funzione relieving) con
piattello bilanciato.
- Manopola di regolazione della pressione
bloccabile nella posizione desiderata.
- Due attacchi per manometro con un tappo dotato
di guarnizione.
- Ghiera per fissaggio a pannello.
- Fornibile a richiesta con tazza completa di scarico
automatico della condensa.
- Lubrificante a nebbia d'olio con orifizio di
passaggio a sezione variabile in funzione della
portata.
- Visualizzazione del livello min. e max. di olio su
360° anche con protezione della tazza montata.
- Cupolina di visualizzazione dell'erogazione
dell'olio in materiale termoplastico trasparente con
manopola di regolazione.
- Tappo di riempimento olio.
1.16
Serie 1700
Pressione max di alimentazione
G 1/8" - G 1/4"
13 bar - 1,3 MPa
Temperatura ambiente max (a 10 bar)
50°C
Attacchi manometro
G 1/8"
Peso con corpo in tecnopolimero
gr. 375
Peso con corpo in zama
gr. 755
Campo di regolazione della pressione
0 - 2 bar
0 - 4 bar
0 - 8 bar
0 - 12 bar
Soglia di filtrazione
Capacità condensa max
5µ
20µ
50µ
17 cm
3
Valori indicativi sulla
quantità di lubrificante
1 goccia ogni
300/600 Nl
Tipo di olio
FD22 - HG32
Capacità olio tazza lubrificatore
Posizione di montaggio
Viti di fissaggio da parete
Coppia max serraggio raccordi
con corpo in zama
Coppia max serraggio raccordi
con corpo in tecnopolimero
Portata min.di intervento lubrificatore
a 6.3 bar
32 cm3
Verticale
M4
30 Nm
15 Nm
10 Nl/min.
Trattamento aria
Filtro + Riduttore + Lubrificatore - Taglia 1
Serie 1700
120
M30x1,5
47
40
M4
8
42
12
24
53
ø4,25
28
28
28
1
G1/4-G1/8
140
26
attacco tubo 6
Curve di portata
Pressione di alimentazione (7 bar)
Pressione a valle (bar)
7
6
5
4
3
2
1
0
200
400
600
800
1000
Portata (Nl/min.)
Caratteristiche di regolazione
7
Codici di ordinazione
Portata Q=34 Nl/min.
17_07 _ . _ . _ . _
Pressione a valle (bar)
6
5
Portata Q=22 Nl/min.
4
Versione
0 = corpo in
zama
1 = corpo in
tecnopolimero
Portata Q=15 Nl/min.
3
2
1
0
2
4
6
Pressione a monte (bar)
8
10
Soglia di
filtrazione
A = 5µ
B = 20µ
C = 50µ
Connessioni
A = G 1/8"
B = G 1/4"
P = Protezione tazza
S = Scarico Automatico
PS = Protezione tazza Scarico automatico
Gamma di
regolazione
A = 0 - 2 bar
B = 0 - 4 bar
C = 0 - 8 bar
D = 0 - 12 bar
Esempio: 17107A.B.C.P
Gruppo assemblato composto da filtro più riduttore più lubrificatore
taglia 1 connessioni G 1/8", soglia di filtrazione 20µ, gamma di
regolazione 0-8 bar con tazze protette con corpo in tecnopolimero.
1.17
Serie 1700
Trattamento aria
Riduttore di precisione con relieving ad alta portata - Taglia 1
45
M30x1,5
28
61,9
G 1/8
119
47
45
G 1/8
Caratteristiche costruttive e funzionali
G 1/4
Curve di portata (17112B.C)
Pressione di alimentazione (7 bar)
- Precisione nel mantenimento del valore della
pressione impostata.
- Sensibilità d'intervento abbinata ad un'elevata portata
della valvola di scarico della sovrapressione a valle.
- Elevata portata con bassissima caduta di pressione.
- Manopola di regolazione bloccabile mediante
pressione nella posizione desiderata.
- Corpo in lega leggera.
- Due attacchi per manometro con un tappo dotato di
guarnizione.
- Ghiera per fissaggio a pannello.
- Una volta messo in pressione il riduttore, la fuga
d'aria, è una caratteristica e non un difetto
Pressione a valle (bar)
6
5
4
3
2
1
300
150
0
Caratteristiche tecniche
450
600
750
900
Portata (NI/min.)
G 1/4"
Pressione max di alimentazione
Caratteristiche di regolazione (17112B.C)
10 bar - 1 Mpa
Temperatura ambiente max.
50°C
Attacchi manometro
G 1/8"
Peso
gr. 350
0,1 - 2 bar
Campo di regolazione della pressione
0,1 - 4 bar
0,1 - 7 bar
Indiferente
Posizione di montaggio
Consumo d’aria (P. alim. 10 bar)
Coppia max serraggio raccordi
2.09
Pressione a valle (bar)
Connessioni
2.06
Punto di partenza
2.03
2.00
1.97
1.94
1.91
1.88
0
5 Nl/min
1
2
3 4
5
6
7
8
9
10
Pressione in ingresso (bar)
40 Nm
Aria filtrata 20µm
e preferibilmente
Fluido
Curve di portata in scarico (17112B.C)
non lubrificata
10
17112B . _
Campo di
regolazione
A = 0,1 - 2 bar
B = 0,1 - 4 bar
C = 0,1 - 7 bar
9
Pressione a valle (bar)
Codici di ordinazione
8
7
6
5
4
3
2
1
0
Esempio: 17112B.C
Riduttore di pressione G 1/4" 0,1 - 7 bar.
1.18
150
300
450
600
750
Portata in scarico (NI/min)
900
1050
Trattamento aria
Accessori - Taglia 1
Serie 1700
Pressostato completo di adattatore
Vite di regolazione
Pressostato
Adattatore
55
1
20
Caratteristiche costruttive e funzionali
96
COLLEGAMENTI:
Il pressostato completo di adattatore deve essere
collocato tra due elementi del gruppo trattamento
aria (non può essere utilizzato singolarmente o
montato alle estremità del gruppo FRL).
Il pressostato è tarabile (da 2 a 10 bar) agendo
sull'apposita vite.
La connessione elettrica è effettuata tramite un
connettore da 15 mm (piano di posa DIN 43650
forma C).
Il contatto del microswitch può essere normalmente
chiuso o aperto (contatto in scambio).
1 = comune
2 = contatto N.C.
3 = contatto N.O.
1
3
2
Piano di posa per
connettore DIN 43650 forma C
Codici di ordinazione
Caratteristiche tecniche
Pressione max di alimentazione
Temperatura max
Peso
Portata del microswitch
Grado di protezione
(con connettore montato)
13 bar 1.3 Mpa
50°C
gr. 160
5A
17 _
14A = Adattatore per pressostato
14B = Pressostato
14C = Pressostato completo di adattatore
IP 65
Campo di regolazione
2 - 10 bar
Posizione di montaggio
indifferente
Esempio: 1714C
Pressostato completo di adattatore.
1.19
Trattamento aria
Accessori - Taglia 1
Serie 1700
Presa d’aria profilo “H”
Blocco di derivazione
30
ø4
.
18
G1/8”
8
G 1/8
35
ø4,5 passante
Codice di ordinazione
Codice di ordinazione
Peso gr. 50
Staffa di fissaggio
17140H
26
Piedino di fissaggio
20
16
30
4
13
ø4,25
40
20
8
2,5
4,5
12,5
50
5,5
17,5
Peso gr. 75
17140
30
4
G1/4”
35
35
G 1/4
M4
4
5
15
8
15
26
30
G 1/8
20
40
26
R10
26
ø30
2,5
34
Codice di ordinazione
Codice di ordinazione
Peso gr. 32
17150
Peso gr. 20
Kit di assemblaggio
170M5
Kit di assemblaggio riduttori in batteria
Codici di ordinazione
17160
(standard)
Peso gr. 15
17165
Peso gr. 20
Codice di ordinazione
170M6
(per avviatore progressivo)
D
G
E
Manometro
B
C
A
Codici di ordinazione
17070 _ . _
DIMENSIONI
1.20
CODICE
A
B
C
D
E
G
Peso gr.
17070A
44
10
26
41
14
G1/8"
60
17070B
45
10
27
49
14
G1/8"
80
A = Quadrante ø40
B = Quadrante ø50
A = Scala 0-4 bar
B = Scala 0-6 bar
C = Scala 0-12 bar
Trattamento aria
Ricambi - Taglia 1
Serie 1700
Filtro
2
1
3
1
A
4
Pos. Codice
Descrizione
1
RS/1701/10
Mostrina anteriore
2
RS/1701/11
Mostrina posteriore
3
RS/OR 2125
Guarnizione tazza
4
RS/1701/13
Setto poroso 20µ
4
RS/1701/52
Setto poroso 5µ
4
RS/1701/53
Setto poroso 50µ
5
RS/1701/7
Protezione tazza
6
RK1701A/013
Tazza filtro completa di rubinetto
7
RK1701A/018
Tazza filtro con scarico automatico
A
RK1701A/014
Gruppo filtrazione completo 20µ
A
RK1701A/021
Gruppo filtrazione completo 5µ
A
RK1701A/022
Gruppo filtrazione completo 50µ
5
6
7
Filtro - depuratore
2
1
3
4
5
7
6
Pos. Codice
Descrizione
1
RS/1701/93
Mostrina anteriore
2
RS/1701/94
Mostrina posteriore
3
RS/OR 2125
Guarnizione tazza
4
RK1701A/027 Gruppo coalescenza 0.1µ
Protezione tazza
5
RS/1701/7
6
RK1701A/013 Tazza filtro completa di rubinetto
7
RK1701A/018 Tazza filtro con scarico automatico
1.21
Trattamento aria
Ricambi - Taglia 1
Serie 1700
Riduttore da pannello
1
2
3
4
5
Pos. Codice
Descrizione
1
RS/1701/12
Ghiera
2
RS/1701/3
Manopola di regolazione
3
RS/1701/2
Supporto di regolazione
4
RK1701A/016
Vite registro completa
5
RS/1701/30
Molla di regolazione 0-2 bar
5
RS/1701/29
Molla di regolazione 0-4 bar
5
RS/1701/28
Molla di regolazione 0-8 bar
5
RS/1701/31
Molla di regolazione 0-12 bar
6
RK1701A/012
Gruppo membrana completo
6
RK1701A/024
Gruppo membr. compl. senza relieving
7
RK1701A/023
Ugello completo di otturatore
8
RK1701A/020
Tappo G 1/8" completo di OR
6
7
8
Riduttore modulare
1
2
3
4
Pos. Codice
1 RS/1701/12
1.22
Descrizione
Ghiera
5
Manopola di regolazione
2
RS/1701/3
3
RS/1701/2
Supporto di regolazione
4
RK1701A/016
Vite registro completa
5
RS/1701/30
Molla di regolazione 0-2 bar
5
RS/1701/29
Molla di regolazione 0-4 bar
5
RS/1701/28
Molla di regolazione 0-8 bar
5
RS/1701/31
Molla di regolazione 0-12 bar
6
RK1701A/012
Gruppo membrana completo
6
RK1701A/024
Gruppo membr. compl. senza relieving
7
RS/1701/11
Mostrina posteriore
8
RK1701A/020
Tappo G 1/8" completo di OR
9
RS/1701/10
Mostrina anteriore
10
RK1701A/025
Otturatore con molla
11
RS/OR 2125
Guarnizione tappo
12
RS/1701/32
Tappo regolatore
6
7
8
9
10
11
12
Trattamento aria
Ricambi - Taglia 1
Serie 1700
Lubrificatore
1
2
3
1
4
5
6
Pos. Codice
Descrizione
7
8
1
RK1701A/026
Cupola di reg. compl. di gocciolatore
2
RS/OR 5x1,5
Guarnizione gocciolatore
9
10
3
RS/OR 2075
Guarnizione corpo venturi
4
RS/1701/43
Membrana venturi
5
RS/1701/11
Mostrina posteriore
6
RS/1701/10
Mostrina anteriore
7
RS/OR 2125
Guarnizione tazza
8
RS/1701/7
Protezione tazza
9
RS/1701/41
Tazza lubrificatore
10
RS/1701/47
Tubetto olio
Filtro - riduttore
1
Pos.
1
2
3
4
5
5
5
5
6
6
7
8
9
10
11
12
12
12
13
14
15
A
A
A
Codice
RS/1701/12
RS/1701/3
RS/1701/2
RK1701A/016
RS/1701/30
RS/1701/29
RS/1701/28
RS/1701/31
RK1701A/012
RK1701A/024
RS/1701/11
RK1701A/020
RS/1701/10
RK1701A/025
RS/OR 2125
RS/1701/13
RS/1701/52
RS/1701/53
RS/1701/7
RK1701A/013
RK1701A/018
RK1701A/014
RK1701A/021
RK1701A/022
Descrizione
Ghiera
Manopola di regolazione
Supporto di regolazione
Vite registro completa
Molla di regolazione 0-2 bar
Molla di regolazione 0-4 bar
Molla di regolazione 0-8 bar
Molla di regolazione 0-12 bar
Gruppo membrana completo
Gruppo memb. compl. senza relieving
Mostrina posteriore
Tappo G 1/8" completo di OR
Mostrina anteriore
Otturatore compl. di guarnizione e molla
Guarnizione tazza
Setto poroso 20µ
Setto poroso 5µ
Setto poroso 50µ
Protezione tazza
Tazza filtro completa di rubinetto
Tazza filtro con scarico automatico
Gruppo filtrazione completo 20µ
Gruppo filtrazione completo 5µ
Gruppo filtrazione completo 50µ
2
3
4
5
6
7
8
9
10
11
A
12
13
14
15
1.23
