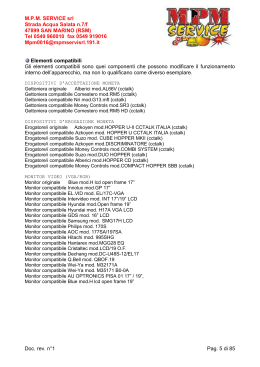

Elementi compatibili
Gli elementi compatibili sono quei componenti che possono modificare il funzionamento
interno dell’apparecchio, ma non lo qualificano come diverso esemplare.
DISPOSITIVI D’ACCETTAZIONE MONETA
Gettoniera originale
Alberici mod. AL66V (cctalk)
Gettoniera compatibile Comestero mod. RM5 (cctalk)
Gettoniera compatibile Nri mod. G13.mft (cctalk)
Gettoniera compatibile Money Controls mod. SR3 (cctalk)
Gettoniera compatibile Comestero mod. RM5 HD (cctalk)
DISPOSITIVI D’EROGAZIONE MONETA
Erogatore/i originale
Azkoyen mod. HOPPER U CCTALK ITALIA (cctalk)
Erogatore/i compatibile Azkoyen mod. HOPPER U-II CCTALK ITALIA (cctalk)
Erogatore/i compatibile Suzo mod. CUBE HOPPER MKII (cctalk)
Erogatore/i compatibile Azkoyen mod. DISCRIMINATORE (cctalk)
Erogatore/i compatibile Money Controls mod. COMBI SYSTEM (cctalk)
Erogatore/i compatibile Suzo mod. DUO HOPPER (cctalk)
Erogatore/i compatibile Alberici mod. HOPPER CD (cctalk)
Erogatore/i compatibile Money Controls mod. COMPACT HOPPER SBB (cctalk)
MONITOR VIDEO (VGA/RGB)
Monitor originale
EL.VID mod. EL/17C-VGA
Monitor compatibile BlueH mod. H lcd open frame 19
Monitor compatibile Innolux mod. GP 17”
Monitor compatibile BlueH mod. lcd open frame 17
Monitor compatibile Intervideo mod. INT 17”/19” LCD
Monitor compatibile Hyundai mod. Open frame 19”
Monitor compatibile Hyundai mod. H17A VGA LCD
Monitor compatibile GDS mod. 16” LCD
Monitor compatibile Samsung mod. SMG17H LCD
Monitor compatibile Philips mod. 170S
Monitor compatibile AOC mod. 177SA/197SA
Monitor compatibile Hitachi mod. 995SHG
Monitor compatibile Hantarex mod. MGG28 EQ
Monitor compatibile Cristaltec mod. LCD/19 O.F.
Monitor compatibile Dechang mod. DC-U48S-12/EL17
Monitor compatibile Q.Bell mod. QBOF.19
Monitor compatibile Wei-Ya mod. M32171A
Monitor compatibile Wei-Ya mod. M35171 B0-0A
Monitor compatibile AU OPTRONICS PISA 01 17” / 19”,
Monitor compatibile Cristaltec mod. LCD/17 O.F
Doc. rev. n°1
Pag. 5 di 80
M.P.M. SERVICE srl
Strada Acqua Salata n.7/f
47899 SAN MARINO (RSM)
Tel 0549 960010 fax 0549 919016
[email protected]
J1 connettore Jamma
E’ il connettore principale della scheda di gioco e permette la connessione delle
alimentazioni, dei pulsanti luminosi della plancia, dei vari switches, degli apparati
periferici a protocollo Cctalk, dell’ antenna del dispositivo antispark, dei contatori
meccanici e dell’ altoparlante.
Questo connettore è ricavato da una revisione dell’omonimo cablaggio originale
giapponese alle nuove specifiche richieste dagli apparecchi, per cui alcune connessioni
potrebbero risultare incompatibili.
LATO SALDATURE -PIN - LATO COMPONENTI
GND (POWER)
GND (POWER)
ANTISPARK_ANTENNA (IN)
CCTALK_DATA(I/O)
REFILL_COUNTER (out)
START_LAMP(out)
STOP5_LAMP(out)
STOP1_LAMP(out)
STOP2_LAMP(out)
STOP4_LAMP(out)
STOP3_LAMP(out)
AUX(out)
AUX (in)
AUX (in)
TEST_SWITCH (in)
VIDEO_H_SYNC(OUT)
VIDEO_GREEN(OUT)
ALLARME_ESTERNO (out)
-SPEAKER (OUT)
INPUT_COUNTER (out)
OUTPUT_COUNTER (out)
DOOR_SWITCH (IN)
+12V dc (POWER)
+12/24V CCTALK2 (POWER)
+5V dc (POWER)
+5V dc (POWER)
GND (POWER)
GND (POWER)
Doc. rev. n°1
-
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
-
(POWER) GND
(POWER) GND
(in) AUX
(OUT) VIDEO_V_SYNC
(in) REFILL_KEY
(in) START_SWITCH
(in) STOP5_SWITCH
(in) STOP1_SWITCH
(in) STOP2_SWITCH
(in) STOP4_SWITCH
(in) STOP3_SWITCH
(in) AUX
(in) AUX
(in) AUX
(OUT) VIDEO_GND
(OUT) VIDEO_RED
(OUT) VIDEO_BLU
(in) AUX_(VGA/CGA)
(OUT) +SPEAKER
(out) HIGH_WIN_LAMP
(out) SCA.ESER_COUNTER
(out) GIOCO_LAMP
(POWER) +12V dc
(POWER) +12/24V CCTALK2
(POWER) +5V dc
(POWER) +5V dc
(POWER) GND
(POWER) GND
Pag. 47 di 80
