Delibera 281/05. Modalità e condizioni contrattuali per
l'erogazione del servizio di connessione alle reti elettriche
con tensione > 1kV
ALLEGATO 2:
TABELLE VALORI ECONOMICI UNITARI DI
RIFERIMENTO; TABELLA TEMPI MEDI DELLE
FASI DI REALIZZAZIONE DELLE SOLUZIONI
CONVENZIONALI
1
Delibera 281/05. Modalità e condizioni contrattuali per l'erogazione del
servizio di connessione alle reti elettriche con tensione > 1kV

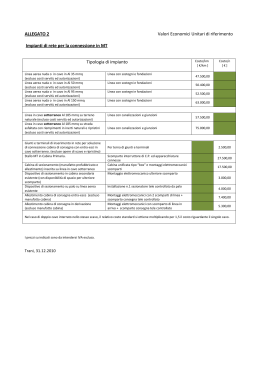

TABELLE VALORI ECONOMICI UNITARI DI
RIFERIMENTO
Nella tabella che segue sono riportati i valori unitari di riferimento atti all'individuazione dei
costi medi corrispondenti alla realizzazione di ciascuna soluzione tecnica convenzionale.
Tali costi sono indicativi potendo subire variazioni significative in relazione a:
• Variazione dei costi dei materiali e della mano d'opera
• Richieste particolari avanzate dagli Enti interessati (es. Comuni, Provincie, ecc.)
• Situazioni particolarmente complesse per presenza di sottoservizi, zone di rispetto,
ecc.
• Entità delle opere di cantiere assai diverse dai valori medi standard.
RIF
R1
TIPOLOGIA DI IMPIANTO
Linea aerea in conduttore
nudo
Linea con sostegni e fondazioni.
Corda Cu 35 mm2.
Linea con canalizzazioni e
giunzioni. Cavo Al 3x1x185.
R3
Linea in cavo sotterraneo
Doppia linea in cavo
sotterraneo per
Linea con canalizzazioni e
collegamento entra-esce su giunzioni. Cavi Al n° 2 (3x1x185).
cavo esistente
R4
Scomparto linea + terminazione
Dispositivo di sezionamento
cavo.
in cabina secondaria
R2
R5
R6
R7
R8
Scomparto misura. TA e TV
Dispositivo di sezionamento
esclusi.
in cabina secondaria
Installazione n° 1 sezionatore da
Dispositivo di sezionamento palo + terminazione cavo con
scaricatori
su palo
Allestimento cabina di
Due scomparti di linea + consegna
consegna entra+ terminazioni cavo. TA e TV
esce(escluso manufatto
esclusi.
cabina)
Allestimento cabina di
Scomparto di arrivo + consegna +
consegna in derivazione
terminazione cavo. TA e TV
(escluso manufatto cabina) esclusi.
2
€/m
€/cad
41
180
190
2.800
2.500
2.300
7.200
4.600
Gli importi sopra indicati sono comprensivi delle spese generali ma non comprendono i
costi relativi a:
• servitù
• progettazione e DL
• locali, opere murarie ed impianto di terra della cabina
• TV, TA e gruppi di misura
• Permessi di scavo
• Tosap.
TABELLA COSTI MEDI CORRISPONDENTI ALLA
REALIZZAZIONE DI CIASCUNA SOLUZIONE TECNICA
CONVENZIONALE
Di seguito si riportano le tabelle nelle quali sono indicate le metodologie da adottare per
l'individuazione dei costi medi corrispondenti a ciascuna soluzione tecnica convenzionale
proposta in funzione dei casi reali da realizzare.
Soluzione A: Connessione a T su linea aerea esistente
Dati di ingresso:
Lunghezza linea aerea (m)
Lunghezza linea in cavo (m)
La
Lc
Preventivo
Voce
Costo linea aerea in conduttore nudo
Costo linea in cavo sotterraneo con giunzioni
Costo dispositivo sezionamento su palo + terminazioni
cavo
Allestimento cab. in derivazione + terminazione cavo
Costo totale = (R1)*La + (R2)*Lc+ (R6)*1+(R8)*1
3
RIF
R1
R2
importo
41
180
quantità
La
Lc
R6
R8
2.300
4.600
1
1
Soluzione B: Connessione in antenna su cabina secondaria esistente
Dati di ingresso:
Lunghezza linea in cavo (m)
Lc
Preventivo
Voce
Costo linea in cavo sotterraneo con giunzioni
Costo dispositivo di sezionamento in cabina
secondaria; scomparto linea + terminazione cavo
Allestimento cabina di consegna in derivazione
(escluso manufatto cabina) + terminazione cavo
RIF
R2
importo
180
quantità
Lc
R4
2.800
1
R8
4.600
1
Costo totale =(R2)*Lc+ (R4)*1+(R8)*1
Soluzione C: Connessione in entra-esci su linea esistente
Dati di ingresso:
Lunghezza della doppia linea in cavo sotterraneo (m)
Preventivo
Voce
Costo doppia linea in cavo sotterraneo con giunzioni
Allestimento cabina di consegna entra-esce (escluso
manufatto cabina) + terminazioni cavo
Costo totale =(R3)*Lc+ (R7)*1
4
Lc
RIF
R3
importo
190
quantità
Lc
R7
7.200
1
Soluzione D: Connessione con cabina secondaria attigua esistente
Preventivo
Voce
Costo dispositivo di sezionamento in cabina
secondaria; scomparto misura
RIF
importo
R5
2.500
quantità
1
Costo totale = (R5)*1
L'utilizzo delle tabelle sopra riportate permette di determinare i costi medi indicativi delle
varie soluzioni.
E' evidente che solo in fase di progettazione definitiva è possibile formulare con precisione
il costo effettivo della connessione.
TABELLA TEMPI MEDI DELLE FASI DI REALIZZAZIONE
DELLE SOLUZIONI CONVENZIONALI
Nella tabella seguente sono riportati i valori indicativi dei tempi medi di esecuzione delle
diverse fasi realizzative degli impianti di rete per la connessione.
Essi non comprendono i tempi necessari per:
• acquisire le servitù di elettrodotto
• ottenere le varie autorizzazioni
• le eventuali pratiche coattive
• superare periodi di avverse condizioni atmosferiche
• la messa in atto di tecniche/soluzioni fuori standard.
Solo in fase di progettazione definitiva (STMD) sarà possibile formulare con precisione i
tempi effettivi necessari.
Fase di attività
Costruzione linee aeree
Costruzione linee in cavo
Allestimento cabina
consegna
5
Durata
mesi/n
mesi/km
1 +
1,5
1 +
2
1,5
