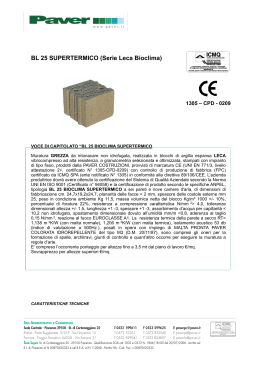

BL 20 SUPERTERMICO (Serie Leca Bioclima)
1305 – CPD - 0209
VOCE DI CAPITOLATO “BL 20 BIOCLIMA SUPERTERMICO
Muratura GREZZA da intonacare non idrofugata, realizzata in blocchi di argilla espansa LECA
vibrocompresso ad alta resistenza, a granulometria selezionata e ottimizzata, stampati con impianto
di tipo fisso, prodotti dalla PAVER COSTRUZIONI, provvisti di marcatura CE (UNI EN 771/3, livello
attestazione 2+, certificato N° 1305-CPD-0209) con controllo di produzione di fabbrica (FPC)
certificato da ICMQ SPA (ente notificato N° 1305) i n conformità alla direttiva 89/106/CEE. L’azienda
produttrice dovrà avere ottenuto la certificazione del Sistema di Qualità Aziendale secondo la Norma
UNI EN ISO 9001 (Certificato n° 94058) e la certifi cazione di prodotto secondo le specifiche ANPEL,
tipologia BL 20 BIOCLIMA SUPERTERMICO a quattro pareti e sei camere d'aria, di dimensioni di
fabbricazione cm. 19,7x19,2x25,0, planarità delle facce < 2 mm, spessore delle costole esterne mm
24, peso in condizione ambiente Kg 9, massa volumica netta del blocco Kg/m3 1000 +/- 10%,
percentuale di foratura 22%, resistenza a compressione caratteristica N/mm 2> 4,0, tolleranze
dimensionali altezza +/- 1,5, lunghezza +1 -3, spessore +1 -3, assorbimento d’acqua per capillarità <
10,2 non idrofugato, spostamento dimensionale dovuto all’umidità mm/m <0.8, aderenza al taglio
0,15 N/mm 2, reazione al fuoco EUROCLASSE A1. La parete dovrà essere certificata “EI 180” da
laboratorio autorizzato secondo la metodologia di prova del Decreto 16 febbraio 2007 e successiva
Circolare n° 5642 del 31/03/2010 in particolare con dimensioni del muro in prova non inferiore a 3x3
mt successivamente estendibile in altezza con fascicolo tecnico. La resistenza termica della parete
a secco RT= 0,951 m2K/W (con malta normale), 0,997 m2K/W (con malta termica), isolamento
acustico 50 db (indice di valutazione a 500Hz.), posati in opera con impiego di MALTA PRONTA
PAVER COLORATA IDROREPELLENTE del tipo M3 (D.M. 20/11/87), sono compresi gli oneri per la
formazione di spalle, architravi, giunti di controllo e quant’altro occorre per eseguire la muratura a
regola d’arte.
E’ compreso l’occorrente ponteggio per altezze fino a 3.5 mt dal piano di lavoro €/mq.
Sovrapprezzo per altezze superiori €/mq.
CARATTERISTICHE TECNICHE
METODO DI PROVA
NORMA DI
RIFERIMENTO
UNITA’ DI
MISURA
PRESTAZIONE SECONDO
PIANO DI CAMPIONAMENTO
DELLA NORMA INDICATA
Dimensioni (lunghezza x spessore x
altezza)
UNI EN 772-16
mm
250x197x192
Tolleranza dimensionale
UNI EN 772-16
Spessore della parete esterna
UNI EN 772-16
mm
24
-------
Kg
9
UNI EN 772-20
mm
<2
UNI EN 1996-1-1
Gruppo
REQUISITO
Peso in condizioni ambiente
Planarità delle facce
Configurazione
Massa volumica netta a secco
UNI EN 772-13
D3
1
3
1000 +/- 10%
3
780 +/- 10%
Kg/ m
Massa volumica lorda
UNI EN 772-13
Kg/m
Percentuale di foratura
--------
%
UNI EN 772-1
N/mm
2
≥ 4,0
UNI EN 772-1
N/mm
2
-----
Aderenza a taglio
UNI EN 1052-3
N/mm
2
0,15
Assorbimento H2O per capillarità
UNI EN 772-11
g/m s
≤ 10,2
Stabilità dimensionale: spostamento
dovuto all’umidità
UNI EN 772-14
mm/m
< 0,8
Certificato
Min
180
UNI EN 13501-1
EUROCLASSE
Resistenza a compressione
caratteristica nella direzione dei carichi
verticali
Resistenza a compressione
caratteristica nella direzione dei carichi
orizzontali
Resistenza al fuoco EI
Reazione al fuoco
22
2
2
A1
0,951 (malta normale)
0,997 (malta termica)
0.205 (malta normale)
0.196 (malta termica)
0,892 (malta normale)
0,857 (malta termica)
Resistenza termica R a secco
UNI EN ISO 6946
m K/W
Conducibilità termica equivalente
UNI EN ISO 6946
w/mK
Trasmittanza termica a secco U (K)
UNI EN ISO 6946
W/m K
Coefficiente di diffusione del vapore
acqueo
EN 1745
µ
5/15
Isolamento acustico per via area:
Analitico
dB
50
Sostanze pericolose
Peso della muratura
2
Conforme al D.M. 14.05.96
Analitico
Kg/m
2
243
Le colorazioni dei blocchi sono ottenute aggiungendo nella massa dell’impasto del calcestruzzo i migliori ossidi di
ferro. Le tonalità dei colori sia dei blocchi che della malta possono variare, sia pur di poco, anche all’interno della
stessa partita.
