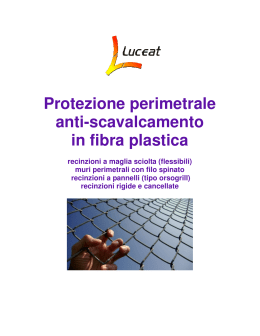

Protezione perimetrale
anti-scavalcamento
in fibra plastica
Recinzioni a maglia sciolta
Muri perimetrali con filo spinato
Recinzioni modulari
(tipo Orsogril/ Keller/ Betafence/ Pratika)
Recinzioni rigide
Recinzioni a maglia sciolta
La fibra ottica plastica viene prima "cucita sulla rete" entrando ed uscendo come in figura. Viene poi
fissata ai paletti con dei bulloni tendicavo (uno ogni 10m), e alla rete con delle fascette (1 ogni due
metri, ovvero tra i due paletti).
Durante un tentativo di scavalcamento, la deformazione della rete (e del cavo) conseguente al peso
del ladro viene letta dall’analizzatore LiteFENCE che dà l'allarme attraverso un contatto relay NC,
collegabile a qualsiasi centrale di allarme.
Vento e vibrazioni indotte da condizioni atmosferiche e mezzi in movimento non inducono flessioni
sulla rete e non generano alcun allarme. Per questo motivo, l’installazione del sistema di protezione
perimetrale è semplice e non richiede nessuna fase di apprendimento/software, assicurando così
uno "stop ai falsi allarmi".
A seconda del livello di sicurezza richiesto è possibile installare sulla rete:
− una fibra al centro (per rilevare lo scavalcamento e lo sfondamento);
− due fibre (0,5m e 1,5m da terra) per rilevare lo scavalcamento e il sollevamento;
− quattro fibre (0,25m, 05m, 0,8m, 1,5m da terra) per creare una barriera impenetrabile anche in
caso di taglio della recinzione
Perimetro di 200m
1 Fibra al centro
Anti-scavalcamento
250m di fibra = 250m di rete
Perimetro di 400m
2 fibre (0,50/1,50m su rete 2m)
Anti-scavalcamento e sollevamento
250m di fibra = 125m di rete
Perimetro di 100m
4 fibre (25/50/80/150cm su rete 2m)
ANTI-TAGLIO RETE
250m di fibra = 60m di rete
In generale, per la protezione di una recinzione a maglia sciolta si considerano questi elementi:
- 1 analizzatore LiteFENCE ogni 200/250m di cavo in fibra plastica
- cavo in fibra plastica LiteWIRE con anti-UV
- 2 connettori metallici FSMA per ogni analizzatore LiteFENCE o giunzione di fibra
- 1 bullone tendicavo ogni 10m di fibra
- 1 fascetta anti-UV ogni 2m di fibra
Kit disponibili
FENCE KIT “Maglia sciolta” - 100m
(Cod. Art. FKIT100M002K)
Per proteggere:
Composto da:
-
1 analizzatore LiteFENCE
200m fibra LiteWIRE
20 bulloni tendicavo
1 conf. connettori FSMA
1 giunto
100 Fascette
100 mt. di perimetro
Doppio passaggio di fibra per la rilevazione
dei tentativi di scavalcamento e sollevamento.
200 mt. di perimetro
Singolo passaggio di fibra per la rilevazione dei
tentativi di scavalcamento e sfondamento
FENCE KIT “Maglia sciolta” - 250m
(Cod. Art. FKIT250M002K)
Per proteggere:
Composto da:
-
2 analizzatori LiteFENCE
500m fibra LiteWIRE
50 Bulloni tendicavo
1 conf. connettori FSMA
1 giunto
250 Fascette
250 mt. di perimetro
Doppio passaggio di fibra per la rilevazione
dei tentativi di scavalcamento e sollevamento.
500 mt. di perimetro
Singolo passaggio di fibra per la rilevazione dei
tentativi di scavalcamento e sfondamento
FENCE KIT “Maglia sciolta” - 500m
(Cod. Art. FKIT500M002K)
Per proteggere:
Composto da:
-
4 analizzatori LiteFENCE
1000m fibra LiteWIRE
100 Bulloni tendicavo
2 conf. connettori FSMA
2 giunti
500 Fascette
500 mt. di perimetro
Doppio passaggio di fibra per la rilevazione
dei tentativi di scavalcamento e sollevamento.
1000 mt. di perimetro
Singolo passaggio di fibra per la rilevazione dei
tentativi di scavalcamento e sfondamento
FENCE KIT “Maglia sciolta - contro il taglio” – 500m
Composto da:
-
10 analizzatori LiteFENCE
2000m fibra LiteWIRE
250 bulloni tendicavo
4 conf. connettori FSMA
4 giunti
1000 Fascette
Per proteggere 500m
contro il taglio rete:
500 mt. di perimetro
4 passaggi di fibra garantiscono
una barriera impenetrabile e la
massima sicurezza anche a
seguito di tentativi di taglio della
recinzione
(Cod.Art.FKIT500M004K)
Muri perimetrali con filo spinato
Su ogni braccio per filo spinato (di solito uno ogni 2m) viene fissata con una vite autoperforante una
clip in grado di fermare il filo spinato e facilitarne l'aggancio alla fibra
plastica.
La fibra plastica viene fatta passare davanti alla vite impedendone lo
svitamento e agganciata al filo spinato con due fascette vicino alla staffa (a
ca. 10 cm dalla clip) e con una terza fascetta fra le due staffe.
Qualunque tentativo di taglio o di flessione del filo spinato (come la
deformazione dovuta al peso del ladro) viene rilevato dal sensore che dà la
segnalazione tramite l'uscita di allarme relay NC (collegabile a qualsiasi
centrale di allarme).
Al fine di aumentare la sicurezza si consiglia l'utilizzo di due rami paralleli di
fibre (fissate al filo spinato in alto e a quello in basso).
In generale, per la protezione di un muro perimetrale con filo spinato si considerano questi elementi:
- 1 analizzatore LiteFENCE ogni 200/250m di cavo in fibra plastica
- cavo in fibra plastica LiteWIRE con anti-UV
- 2 connettori metallici FSMA per ogni analizzatore LiteFENCE o giunzione di fibra
- 1 bullone tendicavo ogni 10m di fibra
- 1 clip di fissaggio ogni staffa di filo spinato
- 2 fascette anti-UV ogni staffa di filo spinato e 1 fascetta ogni 2 staffe
Kit disponibili
FENCE KIT “Filo spinato” 100m (Cod. Art. FKIT100M002B)
FENCE KIT “Filo spinato” 250m (Cod. Art. FKIT250M002B)
FENCE KIT “Filo spinato” 500m (Cod. Art. FKIT500M002B)
-
-
-
1 analizzatore LiteFENCE
200m fibra LiteWIRE
20 bulloni tendicavo
1 conf. connettori FSMA
1 giunto
100 fascette
100 clip per filo spintato
2 analizzatori LiteFENCE
500m fibra LiteWIRE
50 bulloni tendicavo
1 conf. connettori FSMA
1 giunto
250 fascette
250 clip per filo spintato
4 analizzatori LiteFENCE
1000m fibra LiteWIRE
100 bulloni tendicavo
2 conf. connettori FSMA
2 giunti
500 fascette
500 clip per filo spintato
Recinzioni modulari (tipo Orsogril/Keller/Betafence/Pratika)
SISTEMA DI SICUREZZA “SV” patent
pending
Per recinzioni modulari semirigide a
pannelli (grigliata tipo Orsogril/Keller) ed
elettrosaldate (tipo Betafence/ Pratika) con
altezza minima di 145cm.
Le reti modulari semi-rigide non si flettono sotto il peso del
ladro, ma oscillano lungo un solo asse in seguito alle
sollecitazioni dello scavalcamento. Tali oscillazioni sono
rilevabili fissando alla recinzione il sensore SV Lite (patent
pending).
Nel sensore SV Lite, infatti, la luce passa attraverso due
fibre affacciate tra loro e vincolate a muoversi su un solo
asse, lo stesso in cui avviene l’oscillazione della recinzione.
In caso di scavalcamento, l’oscillazione causa il
disallineamento delle fibre, il fascio luminoso si interrompe
completamente e l’analizzatore LiteFENCE Lite che analizza
il segnale luminoso recepisce questa variazione dando
l’allarme.
Semplici vibrazioni date da agenti
atmosferici o mezzi in movimento non
riescono a creare un'oscillazione tale da
interrompere completamente il fascio
luminoso e pertanto il sistema ha
un'ottima solidità ai falsi allarmi e non
necessita di nessuna taratura, di
nessuna fase di apprendimento o
software.
Ogni sensore SV Lite rileva oscillazioni
fino a 40m per lato (in base al tipo di
rete) e protegge fino a 80m di
recinzione lineare. La presenza di curve
diminuisce fortemente l’oscillazione e
pertanto richiede l’utilizzo di più sensori.
Tutti gli analizzatori LiteFENCE Lite e i
sensori SV Lite vengono collegati in
cascata come in figura.
La fibra plastica viene “cucita” alla rete
con un entra/esci per impedire il tentativo
di ingresso tramite lo smontaggio di un pannello.
Recinzione grigliata tipo Orsogril/Keller
Recinzione elettrosaldata tipo Betafence/Pratika
Ogni sensore SV Lite rileva le oscillazioni provocate da
uno scavalcamento fino a 40m di distanza (lineare) da
entrambi i lati.
Ogni sensore SV Lite rileva le oscillazioni provocate da uno
scavalcamento fino a 25m di distanza (lineare) da entrambi
i lati.
La presenza di curve diminuisce fortemente l’oscillazione e pertanto richiede l’utilizzo di più sensori.
In generale, per la protezione di recinzioni modulari si considerano questi elementi:
Recinzione grigliata tipo Orsogril/ Keller
- 1 sensore SV Lite ogni 80m di recinzione
lineare (precablati, con 40+40m di cavo per
ciascun sensore)
- 1 analizzatore LiteFENCE Lite ogni 2 sensori
SV Lite
- 2 connettori metallici FSMA per ogni
analizzatore LiteFENCE Lite o giunzione di fibra
- 1 giunto ogni 2 sensori SV Lite
- 1 fascetta anti-UV ogni 1,5m di fibra
Recinzione elettrosaldata tipo
Betafence/Pratika
- 1 sensore SV Lite ogni 50m di recinzione
lineare (precablati, con 40+40m di cavo per
ciascun sensore)
- 1 analizzatore LiteFENCE Lite ogni 2 sensori
SV Lite
- 2 connettori metallici FSMA per ogni
analizzatore LiteFENCE Lite o giunzione di
fibra
- 1 giunto ogni 2 sensori SV Lite
- 1 fascetta anti-UV ogni 1m di fibra
Kit disponibili
FENCE KIT “Recinzioni modulari” – 100m/150m*
(Cod. Art. FKIT150M0SVL)
* Ca. 100m in caso di reti tipo Betafence/Pratika Ca. 150m in caso di reti tipo Orsogril/Keller
Composto da:
Per proteggere 100/150m di recinzione lineare a pannelli:
- 1 analizzatore LiteFENCE Lite
- 2 sensori SV Lite precablati, con
40+40m di cavo per ciascun sensore
- 1 conf. Connettori FSMA
- 1 giunto
- 100 fascette
In caso di numerose curve della rete o di una distanza maggiore si possono
interconnettere tra loro i kit senza nessun limite di distanza
Recinzioni rigide
SISTEMA DI SICUREZZA “SV” patent pending
Per recinzioni rigide con altezza
superiore a 115 cm
Le recinzioni rigide in seguito ad
un tentativo di scavalcamento
non oscillano, ma vibrano: tali
vibrazioni sono rilevabili fissando alla recinzione il
sensore SV.
Nel sensore SV la luce passa attraverso due fibre
affacciate tra di loro. Una vibrazione crea un
disallineamento delle fibre e una variazione
dell’intensità luminosa che l’analizzatore LiteFENCE
rileva, generando così un allarme.
LiteFENCE, rispetto a LiteFENCE Lite, è in grado di
rilevare il disallineamento parziale della fibra
provocato da una leggera vibrazione e pertanto rileva
vibrazioni fino a 10/15m (per recinzioni con altezza tra
110 e 145 cm) e fino a 15/25m (per recinzioni con
altezza superiore a 145cm per lato), proteggendo fino
a 30/50m di recinzione. La presenza di curve
diminuisce fortemente l’oscillazione e pertanto
richiede l’utilizzo di più sensori.
L'ottima tolleranza ai falsi allarmi è garantita dall’alta
frequenza delle vibrazioni provocate da agenti
atmosferici e dai mezzi in movimento su questo tipo
di recinzione, filtrate dall’inerzia del dispositivo e dal firmware di LiteFENCE.
Tutti gli analizzatori LiteFENCE e i sensori SV
vengono collegati in cascata come in figura.
La fibra, normale o in versione ibrida (per
alimentare gli analizzatori LiteFENCE), viene
“cucita” lungo la rete con un entra/esci.
I parametri di LiteFENCE sono pre-impostati in
fabbrica in base al tipo di recinzione da
proteggere (selezionabile dal menù); per
meglio adattarsi a esigenze specifiche
l'operatore può comunque intervenire sulla
taratura di:
− tempo di pre-allarme (ovvero quanto
deve durare un’oscillazione/vibrazione
prima di avere l'allarme reale);
−
livello di sensibilità (alta o bassa);
−
attivazione filtro vibrazioni alte
frequenze
In generale, per la protezione di recinzioni rigide si considerano questi elementi:
Altezza recinzione da 110 a 145cm
Altezza recinzione oltre 145cm
- 1 sensore SV ogni 30m di recinzione lineare
- 1 analizzatore LiteFENCE ogni 2 sensori SV
- cavo in fibra plastica LiteWIRE con anti-UV
- 2 connettori metallici FSMA per ogni
analizzatore LiteFENCE o giunzione di fibra
- 1 fascetta anti-UV ogni 1m di fibra
- 1 sensore SV ogni 50m di recinzione lineare
- 1 analizzatore LiteFENCE ogni 2 sensori SV
- cavo in fibra plastica LiteWIRE con anti-UV
- 2 connettori metallici FSMA per ogni
analizzatore LiteFENCE o giunzione di fibra
- 1 fascetta anti-UV ogni 1m di fibra
Kit disponibili
FENCE KIT “Recinzioni rigide” – 60m/100m*
(Cod. Art. FKIT060M00SV)
* Ca. 60m per recinzioni con altezza tra 110cm e 145cm
Ca. 100m per per recinzioni con altezza superiore a 145cm
Composto da:
Per proteggere 60/100m di recinzione rigida:
-
In caso di numerose curve della rete o di una distanza
maggiore si possono interconnettere tra loro i kit senza
limite di distanza
1 analizzatore LiteFENCE
2 sensori SV
100m fibra LiteWIRE
1 conf. Connettori FSMA
100 Fascette
FENCE KIT “Recinzioni rigide + power” – 60/100m
(Cod. Art. FKIT060H00SV)
Stessa composizione del precedente, ma con un cavo ibrido che oltre alla fibra plastica contiene due conduttori di rame;
è possibile quindi, con un unico cavo, trasportare sia il segnale ottico che l'alimentazione, semplificando le installazioni
con in dipositivi in cascata e riducendo i costi di cablaggio. Il FENCE KIT “Recinzioni rigide + power” è particolarmente
indicato per impianti estesi.
